Самодельный пайол для надувной лодки

Есть у меня небольшая одноместная гребная ПВХ-лодка, которую я частенько беру на рыбалку. В поплавочной ловле она помогает точнее определиться с местом рыбалки, используя эхолот, поставить буек, порыбачить на зорьке, осуществляя проводку на реке или на карасевом пруду. В спиннинге неплохо подходит для облавливания окрестностей, помогает пройти сплавом по реке, хороша она и для небольших водоемов.
Но, как и на большинстве одноместных лодок, на ней не предусмотрен пайол. С одной стороны, это заметно уменьшает массу и габариты упаковки при транспортировке, а с другой — остаешься без преимуществ жесткого настила. А они существенные. Прежде всего, ото намного большее удобство при ловле: появляется возможность перемещаться в лодке; кроме того, для меня, как поплавочника, важным фактором является устойчивость ведра с прикормкой — важно, чтобы при любом движении оно не опрокидывалось. Лодка с жестким дном легче идет под веслами, позволяя затрачивать меньшее усилие для гребли. Поскольку купить пайол заводского изготовления на эту модель лодки нельзя, пришлось его делать самостоятельно.

Надувной пол — надувное дно для лодки ПВХ

Надувной пол или надувное дно для лодки ПВХ – это съемный надувной элемент лодки, его использование целесообразно в лодках длиной до 3,3 м. Кроме прямого назначения, надувной пол может использоваться как спальное место в палатке, для комфортного отдыха на берегу, для водных развлечений. Несмотря на «простоватый» вид можно выделить ряд замечательных качеств такого настила:

— это дополнительный надувной отсек, повышающий безопасность на воде и увеличивающий грузоподъемность лодки на 110-130 кг;

— придает конструкции лодки дополнительную жесткость, при этом масса лодки увеличивается всего на 3,5 – 4 кг. Существенная разница в весе, по сравнению с жестким фанерным днищем, будет играть решающее значение, когда Вы решите порыбачить один;

— по сравнению с моделями северо-восточных производителей, намного прочнее и долговечнее, не подвержен гниению, так как изготовлен из лодочной ПВХ ткани плотностью 750 г/кв.м;

— комплектация лодки надувным полом значительно снижает объем упакованной лодки со всем снаряжением, так как в сдутом состоянии надувной пол занимает место объемом всего 45*38*15 см;

— для приведения в рабочее состояние достаточно всего лишь его расправить и накачать, при этом, для его накачивания не требуется насос высокого давления, как в случае с надувным полом из AirDeck;

— наличие надувного пола существенно облегчит сборку лодки в холодную погоду, когда материал лодки «дубеет» и монтаж жесткого настила сильно затруднен.

Если Вы являетесь владельцем лодки другого производителя, то мы изготовим надувной пол и надувное дно лодки нужного Вам размера.

Модель: М1 для лодки Питер-бот Л270 Размер (д*ш*в) — 175*65*9,5 см. Вес — 3,5 кг. Цена — по запросу

Модель: М2 для лодки Питер-бот Размер (д*ш*в) — 175*70*9,5 см. Вес — 3,7 кг. Цена — по запросу

Модель: М3 для лодки Питер-бот Б270 и Б300 Размер (д*ш*в) — 175*80*9,5 см. Вес — 4,3 кг. Цена — по запросу

Приносим свои извинения, но данное изделие снято с производства, и заказы на изготовление по индивидуальным размерам, не принимаются.

peter-boat.ru

Материалы

От водостойкой (бакелитовой) фанеры я отказался сразу — слишком она тяжелая, преимущество малой массы комплекта сразу теряется, да и, как выяснилось, купить ее не так просто. Решил использовать обычную фанеру толщиной 6 мм прошедшую обработку от влаги. Стандартный лист фанеры точно по размеру распилил в магазине «Леруа Мерлен», и везти ее стало удобно. Поначалу сомневался в прочности и жесткости 6-миллиметровой фанеры, но небольшой квадрат (заготовка для пайола) оказался вполне жестким, а с учетом того, что он станет опираться на дно и воду, да еще будучи связанным с другими кусками, выяснилось, что и прочности вполне достаточно. Наверное, прыгать в лодке он не позволит, но комфортно перемещаться и разместить все снаряжение вполне возможно. Ловить стоя я не собирался — небольшая лодка сама по себе неустойчивая, а свалиться за борт вряд ли у кого входит в планы рыбалки. Зато подобный пайол оказался максимально легким из всех возможных вариантов.

Фанеру, естественно, надо защитить от воды. Современные лаки и пропитки с этим отлично справляются. У меня уже был небольшой опыт в изготовлении пайолов: тогда я пропитал фанеру обычной декоративной пропиткой, защищающей от влаги. Несколько лет использования не выявили особых проблем, разве что в углах стали появляться признаки разрушения. На сей раз я решил сделать защиту более основательной и купил небольшую банку недорогого яхтенного лака. Еще понадобились несколько кисточек: одна-две для нанесения лака в два слоя и маленькая (дюймовая)-для клея, а также валик или шпатель для разглаживания ткани.

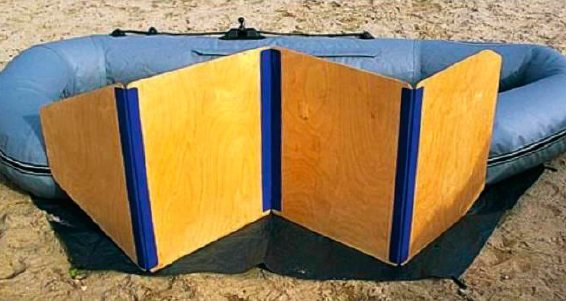

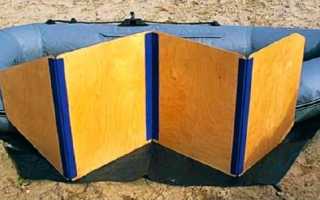

Отдельные листы фанеры требовалось соединить между собой в пайол. Вариант жесткого соединения я не стал рассматривать-для гребной лодки это лишняя масса и дополнительные операции при сборке-разборке. Оптимальным оказался вариант склеивания листов фанеры полосками ткани ПВХ; правда, были сомнения относительно прочности соединения клея и лака на фанере. Ткань у меня была; впрочем, ее несложно приобрести. Понадобилось еще несколько тюбиков клея для ПВХ (у меня ушло примерно 150 мл). Затраты на материалы составили не более 1000 рублей.

Материалы для жесткого пола

Жесткий пол может быть изготовлен из различного материала: фанеры, алюминия или пластика.

Фанерный

Ещё недавно фанера была основным материалом для пола в надувных лодках. Для изготовления пайола используется влагостойкая фанера.

Одним из преимуществ фанерного настила является то, что он не производит впечатления скользкого пола, когда бывает мокрым.

В случае плохой установки или некачественного склеивания, при нарушении правил хранения фанера становится намного больше допустимого веса. Это может привести к образованию дыр или царапин на дне ПВХ.

Обычно используется фанера толщиной 9 — 12 мм.

Пластиковый

Пластиковый пайол чаще всего применяется для малогабаритных лодок ПВХ. Отсутствие крепости конструкции не разрешает укладывать такой пайол на лодках большого размера.

Благодаря легкому весу, настил может быть разобран и собран в виде книжки.

Из лодки такое днище можно и не вынимать, после сдувания лодку можно спрятать с пайолом.

Пластик, в отличие от другого материала, не сможет повредить лодку.

Его удобнее использовать, сборка и разборка лодки будет осуществляться за 20 минут.

Характерным плюсом пластикового пайола является отсутствие звука, который издают металлические днища, что немаловажно на рыбалке, когда нужна тишина.

Алюминиевый

На лодках длиной больше трех метров используют исключительно алюминиевый настил. Такое дно, в отличие от иных, полностью охватывает дно лодки ПВХ, гарантируя надежность и крепость механизма.

Для лодок с надувным килем необходим жесткий пол, который будет упираться в края. Как правило, 12 мм является оптимальной толщиной для жесткого листа.

Специальные пазлы служат в качестве крепительного элемента, не пропускают люфтов и непроизвольного скалывания и поломок во время нагрузок.

В результате пол становиться единым целым, в сочетании со стрингерами.

Сплошной слой алюминия покрывает всю лодку от носовой части до транца и максимально распределяет массу человеческого тела, не повреждая дна при воздействии лишнего веса.

Особенности алюминиевого пола

Плюсы и минусы есть у всех материалов. В отличие от пластика, алюминий не портится и не повреждается водой. Но если этот вид пайола был деформирован, замена его будет гораздо дороже, чем вариант из пластика.

Благодаря дополнительным кромкам пайол из алюминия не нуждается в еще очередной окантовке.

Конечно алюминий, летом, нагревается на солнце, а зимой быстро остывает, как и любой металл. Но это утверждение неактуально, так как зимой на лодках не плавают, а в сильную жару можно постелить резиновый коврик на дно.

Изготовление

Самым сложным оказалось выяснить, с каким зазором пайол должен вставляться на дно лодки. Удалось поговорить с производителями лодок, которые сказали, что зазор должен быть около 5 мм. Сделав именно такой, я все же несколько промахнулся, поскольку этот зазор рассчитан на более толстую фанеру дна; для моей можно было делать практически враспор. На надутой лодке надо натянуть ткань дна поперек бортов и измерить полученное расстояние. Для удобства все это можно сделать с внешней стороны плавсредства. Отняв 2-3 мм, получаем необходимую ширину листа фанеры.

Изготовление самодельного жесткого пола для надувной лодки

Для изготовления жёсткого дна были приобретены:

• Лист фанеры 10 мм. 1525*1525 мм.;
• Петли 15 штук;
• Болты, гайки, шайбы;
• Пропитка, яхтный лак.

Сделал из линолеума выкройку по размеру днища. Ширина прямоугольной части днища сделана на 2 см. больше стандартных реек, т. к. при установке последних зазоры до баллонов оставались неоправданно большие. Зазоры остальной части периметра сделаны в соответствие с зазорами прямоугольной части.

Делаем жесткое дно в лодке из ПВХ

Первое, что нужно делать — замеры и чертежи. Здесь важна детальная точность. У некоторых может получиться сделать днище без чертежей, но большинству «самоделкиных» они необходимы для идеального результата.

Делаем чертеж

Сначала снимаем размеры. Помните, что новое днище должно полностью соответствовать тому месту, куда будет вставляться. Если получится меньше, будет не только мешать вам, но и протирать ткани баллона и дна лодки. Пайол больше положенного по размерам тяжело вставлять в лодку, и на её материал будет оказываться сильное давление, что приведёт к постепенному разрушению.

Самодельный жесткий пол для надувной лодки готов

Жёсткий пол с банками, завёрнутые в линолеум, образуют отдельную транспортную единицу, что облегчает процесс переноски и размещения в багажнике автомобиля

Лодка не комплектовалась жёстким пайолом. В комплекте была так называемая «реечная слань». Жёсткость реечной слани оставляет желать лучшего.

Моя конструкция устанавливается быстрее и удобнее стандартного сборного пайола, жёсткости для гребной лодки хватает с запасом.

Пол помещается внутрь лодки непосредственно перед накачкой, далее «гармошка» раскладывается.

Слани в лодку

mehanikc

ст. лейтенант

капитан 3-го ранга

Re: слани в лодку

А что не понравилось в дюрали? У меня сейчас сделаны из ламинированной фанеры, за кажись три года эксплуатации (+лодка хранится круглый год на улице в неперевернутом положении) — ни каких изменений геометрии, разбухания, расслаивания не замечено. Решил поменять на рефленый алюминий толщиной 2мм (спалв АМГ5).

Andrey64

Re: слани в лодку

Делал из простой фанеры и олифил, сверху линолеум. Ничего не рассыпалось, но, собака, скользко. С уважением. ЗЫ. Дюралевые скрипят ужасно (на проге-4 стояли)

Whatever happens, we have got The Maxim Gun, and they have not.

На каждый вопрос есть четкий ответ: У нас есть «максим», у них его нет.

mehanikc

ст. лейтенант

Re: слани в лодку

может фанера хреновая попалась а на счет алюминия рельефного думаю чот должно быть нормально у меня гладкий был

капитан 3-го ранга

Re: слани в лодку

на счет «скрипят» — вопрос легко решается (сам подсмотрел у судостроителей) — просто делается (приклеивается) подложка из полосок домашнего напольного покрытия и ни каких стуков/скрипов. Если будет не лень, то постараюсь отфотать предстоящий процесс замены сланей и выложить, только вот потеплеет немного.

вих59

капитан 3-го ранга

Re: слани в лодку

Весной прошлого года в Крым делал слани из березовой фанеры 9мм . Пропитывал морилкой ХВ- , цифры не помню. В середине сезона дополнительно покрасил автоэмалью . Литровая банка в гараже болталась, куда-то же расходовать надо. Лето лодка на открытом воздухе, зима в гараже. Пока слани в идеальном состоянии.
