Компания Хамминберд работает над выпуском эхолотов уже более четырёх десятков лет. В настоящее время Humminbird выпускает большое количество различных эхолотов от дешевых бюджетных вариантов до профессионального оборудования, способного выполнять сложные задачи. Большая часть продукции компании оснащается точными GPS-приёмниками, способными работать с картами Navionics. Эхолоты Humminbird могут использоваться совместно с радарами, системами AIS, различными типами станций слежения и т. д. Продукция Humminbird использует передовые технологии, которые постоянно совершенствуются. Это позволяет компании занимать одни из ведущих позиций в сфере выпуска устройств эхолокации.

Обеспечение эхолота бесперебойным питанием от генераторной катушки ПЛМ

В распоряжении нашего видеоблога есть два лодочных комплекта, а соотвественно, и два мотора:

1. Mercury 15

2. Yamaha 8

Практически, с каждого двигателя можно получить напряжение и первое, чем мы занялись — это установка генераторной катушки с выпрямителем на мотор Mercury 15, с целью обеспечения нашего эхолота постоянным и бесперебойным питанием. С завода, ПЛМ Mercury 15 не оборудован генераторной катушкой, поэтому нам потребовалось ее заказать. Для тех, кому это также окажется необходимо, оставляю следующую информацию:

Чтобы заказать оригинальную генераторную катушку на мотор Mercury 15, введите в поисковой строке вашего браузера следующий Purtnumber — «42282A 4» и поисковик предложит вам несколько вариантов покупки.

Генераторная катушка, в зависимости от оборотов двигателя, вырабатывает переменное напряжение, поэтому вместе с ней требуется установка регулятора или выпрямителя напряжения, который позволял бы получать постоянные и стабильные 14В, необходимые для заряда аккумулятора. Это послужило причиной тому, что мы обратились к небезыствестному на нашем сайте Андрею Сфинксу, который изготавливает такие выпрямители собственноручно.

Процесс установки катушки и выпрямителя вы можете посмотреть в видео по ссылке >>>

Также, мы оборудовали выпрямителем Ямаху, которая в отличие от Мерка, уже с завода комплектуется, как генераторной катушкой, так и регулятором напряжения, но использовать стоковый выпрямитель для питания дорогостоящих приборов, как мы выяснили, категорически, не стоит. Говоря простыми словами, регулятор Ямахи выполнен на более простой схеме, предназначенной, только для заряда батареи. Выпрямитель от Андрея, в свою очередь, более сложный и способен питать не только аккумулятор, но и сам прибор напрямую. Поэтому, мы без лишних раздумий, установили на Ямаху выпрямитель от Сфинкса.

Видео здесь >>>

Так мы закрыли вопрос о питании Хеликса и перешли к монтажу эхолота и датчика в лодке.

Дополню этот блок тем, что на данный момент и до сегодняшнего дня, мы ни разу не питали эхолот напрямую. Мы используем аккумультор на 12 Ah, который питает эхолот, а сам питается от мотора. Схема рабочая, но не подразумевает постоянную бесперерывную работу эхолота — встав на точке, мы выключаем прибор. Также аккумулятор стремится к разрядке при долгих поисках рыбы на совсем малых оборотах, особенно на моторе Ямаха 8.

Объявление Андрея о продаже стабилизаторов по ссылке >>>

Эхолот Humminbird PiranhaMax 160

Эхолот HUMMINBIRD PiranhaMAX 175x

эхолот Humminbird PiranhaMax 180

Общие рекомендации по настройке

• Производитель предлагает много разных серий и моделей эхолотов, отличающихся между собой техническими характеристиками. Соответственно каждая конкретная модель требует определенной настройки и подхода в целом. Скачайте русифицированную версию инструкции именно для вашего эхолота Humminbird.
• Да экспериментам – не нужно бояться сделать хуже. Если что-то пойдет не так и эффективность работы эхолота с настройками пользователя снизится, можно всегда вернутся к заводским.
• Определяем особенности ловли. Если ловля производится на глубине 5-8 метров, исследовать водные просторы нужно именно на этом расстоянии. Только с помощью ручных настроек можно добиться максимально точного результата и четкого отображения картинки.
• Настройка критериев чувствительности прибора – единственно правильного показателя для всех без исключения условий ловли не существует. Настройку нужно производить в процессе эксплуатации, начиная с 75% и постоянно регулируя с целью найти оптимальный показатель.
• Настройка цветовой гаммы – методом проб и ошибок выбирается оптимальный показатель, при котором изображение максимально четкое.
• Шумоподавление и очистка изображения – данные настройки желательно выставить на самый нижний уровень. Таким образом, пользователь получит наиболее качественное изображение.

Эхолот Humminbird PiranhaMAX 20 поиск рыбы

Сравнение Lowrance HDS c Humminbird

Kevin VanDam Signature Series

Установка структурника с большим экраном и датчика эхолота с боковым сканированием на ПВХ лодку

Соотнеся все «за» и «против», мы решили крепить экран эхолота на ликтрос. Немного помониторив новосибирских производителей разных УКБ, на глаза попалась , чьи элементы крепления уже использовались нами ранее. Но, ничего удивительного, специальных крепежных блоков для подобных экранов у производителя не оказалось. Зато, Дмитрий, управляющий производством, охотно согласился попробовать изобрести, что-нибудь, специально, для Хеликс 12, за что ему огромное спасибо!

Так выглядел крепежный блок при получении

На обеих наших лодках установлены дополнительные ликтросы, для крепления на него разных вещей. После первой же эксплуатации стало понятно, что будет не лишним сделать на крепежном блоке дополнительные пазы для того, чтобы крепить эхолот на оба ликтроса, тем самым, намертво, фиксируя его на баллоне. Также, нижнюю полку, предназначенную для акккумулятора, было решено укоротить и использовать ее в качестве «столика» для приманок. Аккумулятор же было решено прятать в сумку, которая крепится к банке. Дмитрий «допилил» КБ по нашим запросам, и теперь, когда присутствует сильная волна, мы крепим эхолот на два ликтроса.

Не самая удачная фотография, но все же, на ней можно видеть появившийся снизу дополнительный паз под нижний ликтрос и укороченную нижнюю полку. Повтроюсь, что установку на два ликтроса мы используем только при сильной волне.

Возможно, это не самое идеальное решение по креплению такого экрана, но по большому счету, решение рабочее. Использовать его, впринципе, можно.

Сайт производителя >>>

Пока пишу эту статью, понимаю, как это здорово, что в Новосибирске есть столько мастеров рыболовных дел, которых сайт собрал вместе под одной крышей. И вот, что я имею ввиду — на страницах нашего форума, мы снова нашли нужного нам человека, который сам изготавливает струбцины для датчиков эхолотов, а конкретно, может изготовить струбцину для датчика с боковым сканированием, которая была нам также необходима. Конструктивная особенность крепления такого датчика зкалючается в следующем:

за счет того, что датчик сканирует не только вниз, но и в обе стороны ( луч датчика имеет угол 180 градусов ), его крепление на струбцине, использующейся для датчиков эхолотов без бокового сканирования, вариант не подходящий. Не сложно догадаться почему — с одной стороны, нога мотора будет препятствовать обзору. По этой причине датчик должен уходить под лодку. Да, некоторые струбцины, непредназначенные для датчиков с боковым сканированием, можно перевернуть, развернув тем самым датчик в обратную сторону. Но в этом случае, левая сторона на экране эхолота будет правой, а правая, соответственно, левой. Согласитесь, не очень удобное решение. Датчик должен крепиться в правильном положении. Так вот, еще один Дмитрий, струбцинных дел мастер, изготовил нам этот элемент крепления в нужном виде, за что мы ему также весьма благодарны. Кроме того, Дмитрий — пивовар и угостил нас бутылочкой пива собственного производства, которое мы с удовольствием попробовали перед фестивалем «Обская Заруба 2017» — наверное, это оно придало нам сил и бодрости духа, ведь мероприятие прошло успешно и наших сил хватило до самого его финала, но вернемся к нашим баранам.

Объявление Дмитрия о продаже струбцин по ссылке >>>

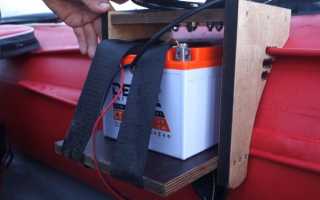

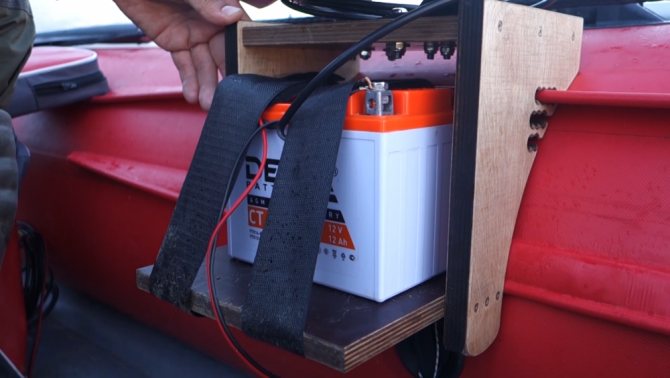

Итак, эхолот надежно закреплен в лодке, датчик эхолота без проблем сканирует в обе стороны, аккумулятор постоянно поддерживает заряд — все готово к эксплуатации. Ну, и что же ты такое, Helix?

Модельный ряд

Обзор: эхолоты Hummingbird

Предисловие

Друзья, первое, что хочется сказать это вот что. Если вы считаете, что достаточно просто установить структурник в лодку, чтобы сразу пойти наказывать крупную рыбу, то знайте, что это не так, при чем, даже близко не так. Для начала, прибор требует того, чтобы в нем разобраться. Сделать это, несколько сложнее, чем на более простых приборах, к которым мы все привыкли. Вот самые перые требования, с которыми мы столкнулись:

1. Понять отображение на экране бокового сканирования, как таковое.

2. Научиться правильно понимать детальные отображения эхолота на боковом сканере, как то: силуэты рыб ( по которым можно проводить полезную селекцию ), правильно распознавать особенности рельефа, ориентироваться и правильно определять месторасположение интересных отображений экрана.

3. Научиться наиболее эффективно использовать способности эхолота и его режимы сканирования, чтобы еще быстрее находить песрпективные места.

4. Научиться быстро и правильно выставляться на уже заданных точках, что совсем и совсем непросто, при использовании простого якоря. ( Кстати, только со структурником я понял, насколько неправильно я мог выставляться на точке раньше. Самое банальное — это контроль расстояния. Иногда, доходило до смешного, когда при постановке на течении или сильном ветре, тебе кажется, что ты встал, плюс-минус, как положено, а на самом деле «улетел» от нужной точки метров на 50-70 дальше. Контроль расстояния — одна из наиважнейших деталей при постановке, которая особенно актуальна при ловле на течении, при ветре и на простом якоре. )

5. Научиться совмещать несколько режимов, поняв, как пользоватья каждым из них: картография, навигация, режимы сканирования — максимально полезно использовать их, маневрируя этими режимами правильно, в нужное время используя нужный режим. Ведь, если нет полного понимания, что зачем и когда нужно, то можно долго впустую терять кучу времени и эхолот из помощника превратится во врага, съедающего время без отдачи.

6. И, на мой взгляд, один из самых важных пунктов — не уйти при этом целиком и полностью с головой в эхолот, и оставить себя на ориентацию на водоеме с помощью своих глаз. Опыт рыбалки с рыболовами, которые, сев в катер, сразу же уходят в структурник, не поднимая головы у меня был, и я убежден, что это также в корне неверно и напрямую влияет на худший результат. Самый первый поиск на незнакомом месте, должен производиться глазами и уже потом эхолотом — это значительно сократит время и оставит вам возможность сделать больше забросов приманки в нужное место.

Humminbird PiranhaMAX 175 (отзывы)

Первое что бросается в глаза это не удобное меню, но за пару рыбалок к нему привыкаешь. Эхолот изначально показывает неправильную температуру +32 и это зимой в лунке, хотя на самом деле температура была минусовая.

Одновременно в двух лучах эхолот не работает, работает каждый луч по отдельности.

Также бывали случаи, когда эхолот Humminbird 175 отрабатывал ровно 11 месяцев, после чего показывал “не подключен датчик”, при этом утверждали, что никаких ударов, повреждений не было.

Боковое сканирование и отображение силуэтов рыбы

Безусловно, самое первое перимущество Humminbird Helix 12 и, вообще структурников, — это боковой обзор. Для начала хочу объяснить отображение бокового сканера. Лучше всего это объясняет картинка от Humminbird.

Картинка бокового скана Хеликс 12 выглядит несколько иначе, но суть всех отображений SI одна: «дорога» посередине — это вода, структуры по бокам — это дно, справа и слева соответственно. Отображаемый на экране рельеф максимально точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет увидеть дно, именно, с точностью этого 3D изображения.

Как рассказывают, в одном из своих роликов, уважаемые мною братья Щербаковы, принцип работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: посмотрел вправо — ручеек течет, несколько деревьев вдоль его берега, посмотрел влево — ложбинки, ямки заросшие травою, на бугорочке, в тени куста, сидят птицы. И действительно, примерно так, и с боковым обзором эхолота.

Так выглядит картинка Helix 12

В этом случае, на экране выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали оптимальными. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как дополнительные. Если мы посмотрим на картинку SI, то мы можем видеть следующее:

линия посередине, режущая экран пополам — ход нашего плавсредства. Темная дорога — это толща воды. Теперь представьте, что дно, которое имеет желтый цвет, лежит в другой плоскости. Так, словно бы лист формата а4 согнули пополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при этом, мы смотрим сверху вниз. Луч датчика боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана — 6, 12, 18 и 25 метров. Датчик бокового сканирования выставлен на частоту 455 кГ, которую мы считаем оптимальной. Частота сканирования отображена в нижнем левом углу экрана, каждого из трех режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).

По левую сторону, между отметками 6 и 12 метров мы видим аномалии дна, по правую сторону, за отметкой 18 метров мы видим некоторое скопление продольных силуэтов — два из них более «худые» и прогонистые, три другие — пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в конкретном случае, не самых маленьких. Учитывая, что картинка с обского водохранилища, с того места, где на этот промежуток времени ходят стаи судака, — я предполагаю, что силуэты принадлежат именно этой рыбе.

Непонятное отображение по левую сторону, чуть ниже нулевой отметки, на протяжении всего хода плавсредства — это завихрения от работы мотора.

HUMMINBIRD Matrix 47 3D, основные характеристики

• Полная влагозащита;
• Система идентификации рыбы;
• Функция поворота 3D-изображения;
• 4 режима увеличения изображения;
• Удобное меню и простой интерфейс.
• Функция «заморозки» 2D-изображения;
• Возможность настройки скорости отображения;
• Обширный обзор дна водоема с 3D-отображением;
• Настройка прибора для работы в пресной или соленой воде;
• Высококачественный дисплей, подсветка для ночной ловли;
• Звуковая сигнализация при обнаружении рыбы в толще воды;
• Функция записи маршрута лодки, возможность определения средней скорости передвижения судна (при наличии дополнительного датчика);
• Может подключаться к компьютеру (для копирования данных по маршруту и обновления программного обеспечения устройства);

О компании

Humminbird – один из признанных лидеров в области разработки приборов для навигации. Компания первой начала разработку приборов для рыболовов. Сейчас в производстве присутствует широкая линейка гидролокаторов для рыбалки. Эхолоты Humminbird могут использовать навигационные карты. В характеристиках прибора предусмотрена возможность маршрутизации с помощью автопилота. Специалисты Humminbird регулярно представляют инновационные продукты.

История компании уходит истоками в далекий 1971 год, когда в маленьком городе Эуфола штата Алабама была основана Techsonic Industries, Inc. Первые эхолоты Humminbird выпускались именно там. С 2004 года вся продукция производится компанией Johnson Outdoors. Это масштабное предприятие, ориентированное на производство товаров известных брендов для активного отдыха.

Страница 3

• Изображение
• Текст

.BADGER.RU

СОДЕРЖАНИЕ

ПОДГОТОВКА И УСТАНОВКА …………………………………………………………… 2

Комплектность …………………………………………………………………….. 2 Дополнительные устройства ………………………………………………….. 2 Установка ……………………………………………………………………………. 2 Другие излучатели и методы установки …………………………………… 4 Смена излучателя ………………………………………………………………… 5

УПРАВЛЕНИЕ ЭХОЛОТОМ ………………………………………………………………. 6

Как работает эхолот ………………………………………………………………. 6 Режим тренировки ……………………………………………………………….. 7 Что видно на экране ……………………………………………………………… 8 Органы управления ………………………………………………………………. 11 Настройки …………………………………………………………………………… 14

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ……………………………………………… 25

Диагностика ………………………………………………………………………… 25 Использование других излучателей …………………………………………. 26

ОБСЛУЖИВАНИЕ И РЕМОНТ …………………………………………………………… 27

Уход ……………………………………………………………………………………. 27 Разрешение проблем …………………………………………………………….. 28 Гарантийные обязательства …………………………………………………… 31 Техническая поддержка …………………………………………………………. 32 Спецификации …………………………………………………………………….. 33

Страница 2

• Изображение
• Текст

Компания Баджер т.

.BADGER.RU

БЛАГОДАРНОСТЬ

Благодарим Вас за выбор эхолота рыбоискателя от Humminbird, лучшего в США производителя эхолотов. Мы заработали свою репутацию благодаря техническому совершенству изделий и высшему качеству производства. Своим эхолотом Вы будете пользоваться долгие годы безо всяких проблем в самых тяжелых условиях открытого моря.

Если вдруг, к несчастью, Ваш эхолот потребует ремонта, мы предлагаем нашу бесподобную гарантийную поддержку, бесплатную в течение первого года с момента покупки нашего изделия, и которую можно продолжить за символическую доплату. Подробности в конце настоящего Руководства.

Мы убедительно просим вас внимательно ознакомиться с предлагаемым “Руководством пользователя”, чтобы можно было в полной мере воспользоваться всеми достоинствами нашего нового эхолота. Чтобы зарегистрировать у нас свою покупку и помочь нам идентифицировать при обращении в службу технической поддержки, просим заполнить и выслать в наш адрес гарантийный талон, вшитый в переплет настоящего “Руководства пользователя”.

ВНИМАНИЕ! Эхолот не может обеспечивать полноценную навигацию судна и не сможет предотвратить столкновения с другими судами, с плавающими и полузатопленными объектами, с мелями, а потому не может защитить от травм. Во время движения судна глубина воды под килем может меняться так быстро, что судоводитель не успеет среагировать. Потому мы Вам советуем двигаться медленно, если ожидается появление мелей или затопленных препятствий.

Серия 800

На сегодняшний день представлена одной моделью 898cx SI Combo. Если проводить аналогию с фотоаппаратами, то этот эхолот можно назвать полупрофессиональным. Основные параметры эхолотов этой серии аналогичным параметрам более «любительской» серии 700, но по дополнительной функциональности она на голову выше. Так, в серии появились:

• большой дисплей – диагональ экрана 7 дюймов;
• встроенный картплоттер, GPS-модуль;
• модуль определения скорости;
• возможность передачи видеоизображения;
• слоты для карт памяти типа SD/SDXC/SDHC (проверить) – карты памяти нужны для хранения путевых карт и данных о точках;
• программируемые кнопки для быстрого доступа к востребованным опциям;
• поддержка карт Navionics и LakeMaster;
• встроенные карты Humminbird Contour XD;
• поддержка модулей WeatherSense (определение барометрического давления), CannonLink (управление контролем заглубления приманки) и InterLink (обмен данными).

Серия 900

Эта серия представляет собой органичное развитие серии 800. Больший экран, большая мощность сонара, поддержка картографических программ по умолчанию, больший охват и глубина – в сущности, ничего революционного. Основное отличие от 800 серии размер дисплея — диагональ экрана 8 дюймов с разрешением 480х800. На сегодняшний день представлена моделью 998cx Combo SI.

Страница 5

• Изображение
• Текст

.BADGER.RU

3

транец. Излучатель можно укреплять несколькими способами. В следующем

разделе описаны эти способы и рекомендации по выбору наилучшего способа крепления излучателя на Вашем судне.

Выбор способа установки излучателя

Эхолот рыбоискатель 350TX комплектуется излучателем XT 6 TB 90. Этот излучатель можно установить на транце или укрепить в трюме стеклопластикового судна.

Установка излучателя типичной конструкции выполняется на транец судна. Такой способ минимизирует потери сигнала, позволяет производить дополнительную настройку излучателя уже после его установки. Крепежное устройство, которое входит в комплект поставки эхолота, создано для защиты и судна, и излучателя при столкновении судна с полузатопленными объектами или с дорогой во время транспортировки.

Альтернативой креплению излучателя на транце является установка излучателя в трюме, что возможно для весьма распространённых в настоящее время судов со стеклопластиковыми корпусами. Поскольку у стеклопластика примерно те же характеристики, что и у воды, сигнал от излучателя проходит сквозь стенки судна в воду с минимальными потерями. Условием является однослойность корпуса стеклопластикового судна (на судах с двойным днищем излучатель не работает). Кроме того, любые воздушные полости в “теле” пластикового корпуса будут непреодолимым препятствием для прохождения звуковых волн.

Элитные модели

В этом разделе мы не станем описывать общий функционал приборов. И качество сигнала, и мощность приемника, и чувствительность передатчика здесь на высшем уровне.

При описании характеристик и параметров для эхолотов премиум-класса уделим больше внимания дополнительному функционалу, прибамбасам и наворотам. Итак, в распоряжение владельцев дорогих гаджетов для рыбалки входят такие функции эхолотов:

• сенсорный экран большого размера с высоким разрешением;
• встроенный высокоточный GPS приемник;
• DSP Onix, цифровая обработка сигнала;
• технология CHIRP, сканирование лучами с переменной частотой;
• возможность управления троллинговыми моторами «Minn Kota i-Pilot Link»;
• Cross Touch – эксклюзивная технология компании для управления сенсорным экраном;
• возможность подключения дополнительных датчиков;
• запись сохранение получаемой сонаром информации;
• загрузка и редактирование навигационных карт Navionics;
• просмотр карт в 3D-формате;
• возможность сетевых Ethernet подключений;
• подключение радара и системы предупреждающей столкновения — AIS;
• охват подводного пространства в режиме Side Imaging почти до ста пятидесяти метров;
• запись и сохранение маршрутов и трековых точек;
• эксклюзивная технология очистки изображения SwitchFire;
• два слота для подключения карт формата MMC.

Кроме этого, как обещают продавцы этих гаджетов, сделаны они непосредственно в Соединенных штатах, а не привезены к нам из Китая или Тайваня.

Эхолот Humminbird PiranhaMAX 195c Обзор
