Эхолот-картплоттер Lowrance Elite 9 Ti2 — обзор и отзывы

История

Эхолоты Lowrance Lowrance Electronics – это компания, известная на весь мир, благодаря своему производству эхолотов, GPS-приемников и авиационных аппаратов. Она была основана в городе Джоплин (штат Миссури) в 1957 году. Основателем этой знаменитой и такой востребованной компании стал заядлый рыбак Карл Лоуренс, который настолько любил свое дело и хобби, что без особого труда смог привить эту любовь и двум своим сыновьям — Дарелу и Арлену. Оба его сына довольно быстро стали первыми аквалангистами в своем штате, благодаря чему сумели немало прославиться на весь мир. Именно благодаря своей любви к нырянию с аквалангом сыновья начали изучать движения рыб, а потому и пришли к выводу, что современному миру просто необходим прибор, который смог бы помочь в данном вопросе. Сказано – сделано, а потому, уже через несколько лет братьями Лоуренс изобрели аппарат, который можно было успешно использовать не только в рыбацком деле, но и даже при занятиях лодочным спортом – так появился первый в мире транзисторный эхолот. Главной задумкой данного эхолота было то, чтобы сделать его не только легким, компактным и удобным в пользовании, но и дать ему максимально доступную цену, для того, чтобы каждый рыбак мог порадовать себя таким приобретением. Как ни странно, все задумки осуществились, а потому, уже в 1957 году братья Лоуренс смогли продать около двух тысяч эхолотов, первый из которых стоил около ста пятидесяти долларов.
Компания Lowrance уже более полувека является одним из законных лидеров в производстве морского оборудования для крупно-, средне- и малотоннажных суден. Начав с производства эхолокаторов в 50-х годах прошлого века, сегодня Lowrance производят широчайший спектр оборудования – от морских радиостанций до GPS картплоттеров и мощных корабельных радаров.

Частоты и лучи

Частота в данном контексте это количество посылаемых датчиком импульсов в секунду. На сегодняшний момент, производителями эхолотов, наиболее активно используются следующие частоты и как результат лучи:

200 кГц

Самая распространенная частота для 2Д эхолотов. Работает примерно до 300 метров, создает луч шириной до 60 градусов (при условии установки высокого уровня чувствительности) и наиболее чистую и четкую картинку.

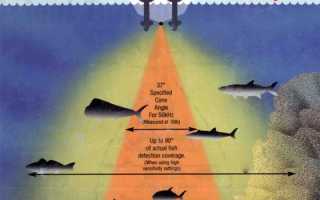

Здесь представлена схема 50 кГц луча, но принцип тот же при переключении на другие лучи — 200 и 83 кГц, просто углы в градусах будут меняться в зависимости от того, какую частоту и чувствительность мы выбрали в меню. Т.е. сам по себе этот луч узкий для более четкой прорисовки дна, но когда мы увеличиваем параметр чувствительности, он расширяется и, соответственно захватывает больше подводных объектов, например рыбы. Для чего это нужно? Понятно, что для поиска рыбы широкий луч это хорошо, но хорошо тоже должно быть в меру. Если луч будет излишне широкий, он будет собирать вообще все подряд вокруг лодки. На экране возникнет каша из массы дуг или рыбок, но понять где это все есть или было будет весьма затруднительно. Но это еще не все. Есть еще один нюанс — если широким лучом прибор будет сканировать дно, то начнутся серьезные неточности между показаниями на экране и настоящим рельефом дна. Особенно при прохождении вдоль берегового свала. Например — если берег и свал от него находится, предположим, по правому борту то правый край нашего излишне широкого луча будет «падать>> на верхний край бровки, а левый — вниз с бровки. На экране в этом случае будут рисоваться колоссальные, резкие перепады глубины, которых на самом деле нет. Мы просто идем вдоль берегового свала как на верхней схеме с лучами. На вершине свала будет, предположим 2-3 метра, а в низу, предположим, 7-8 и процессор эхолота будет «путается в показаниях» что же нам показать 2 или 5 или 8 метров. Именно поэтому Lowrance и сделал такой «умный» луч. Так что узкий луч это скорее хорошо, если важен в первую очередь точный рельеф дна. Вот еще одна аналогия, чтобы легче понять почему. Представьте себе, что Вам нужно нарисовать какой-то ландшафт. У Вас есть для этого широкая, строительная кисть и тонкий карандаш. Чем будет лучше, четче и точнее рисовать? Опять же повторюсь — особенно это касается прохождения вдоль резкой береговой бровки, когда одна сторона луча касается ее верхней части, а вторая «падает» вниз. Но стоит заметить, что новые частоты 455 и 800 кГц и соответственно лучи уже устроены по другим принципам и при значительной ширине точность изображения дна и донных структур просто потрясающая. Но об этом ниже. Если в Вашем эхолоте есть выбор между 200, 83 и 50 частотами, именно 200 кГц будет основной частотой в подавляющем большинстве случаев на Ваших рыбалках. Остальные две будут только вспомогательными для специальных условий, о которых речь пойдет ниже. Еще стоит сразу предупредить, что три названные частоты одновременно в эхолоте не могут работать. Даже если в меню есть все три, работать одновременно будут только две. В этом случаи при включении обоих эхолот сам поделит экран на два окна. В одном будет картинка с одной частотой, в другом с другой. Какие именно частоты будут у вас работать зависит от датчика и настроек меню эхолота. «Морской» датчик может создавать 200 и 50 частоту, обычный датчик 200 и 83 частоты. То есть все зависит от датчика, а не от «головы».

50 кГц

Так называемая «морская» частота. Разработана для мощного пробивания толщи морской воды. Создает луч порядка 90 градусов, который способен отображать дно на глубинах до 1500 метров. Почему ее луч шире предыдущей частоты? По логике это сделано это для противодействия сбивающему свойству качки. На практике, при включении этой частоты, «щелчки» от датчика становятся редкими, но сильными. Таким образом, этот луч глубже пробивает соленую, более плотную воду. Но думаю, вряд ли Вам пригодится эта частота даже для морской рыбалки на глубинах до 100 метров. Он шире классического 200 кГц неслучайно. В данном случае ширина луча позволит сгладить искажение реальной глубины в результате качки. То есть более широкий луч будет лучше отображать дно, когда судно качает в море. Когда его включать? Тогда, когда 200 частота уже не справляется. Не добивает до дна, соответственно не отображает дно, по причине излишней глубины, качки или скорости движения.

83 кГц

Относительно новая частота, разработана для использования на мелководье. Мелководье, в моем понимании, — это 6м и мельче. При ее включении ширина луча возрастает до 120 градусов (при установке максимальной чувствительности). Соответственно захват дна становиться больше в два раза в сравнении с 200 кГц лучом. С одной стороны хорошо — больше покрытие дна, с другой стороны падает точность прорисовки дна, особенно при прохождении вдоль берегового свала, когда одна сторона луча касается верхнего края бровки, а другая нижнего. Поэтому лучше не злоупотреблять включением этой частоты без надобности. Есть смысл включать ее на откровенно мелких местах — менее 4 метров. Хотя вряд ли это добавит шансов увидеть в стороне стоящую рыбу. Скорее всего она уплывет из-под лодки до того как попадет в зону действия луча. Другое дело, когда ловим в отвес сома на квок или ставриду в море. В два раза шире луч, скорее всего, позволит увидеть снасть или рыбу, не попавшую в более тонкий конус луча 200 кГц. И здесь есть полный смысл пробовать ее применять. Если Вам очень нужен и такой луч в придачу к базовому 200 кГц, ищите модель с надписью Pro в конце названия моделей начального ценового уровня. Или уточняйте наличие таковой на продвинутых моделях без надписи Pro. Например, в серии Lowrance HDS и Elite. Для эхолотов нового поколения DSI, HDI и LSS внедрены две новые частоты — 455 и 800 кГц.

455 кГц

Позволяет дальше в стороны и глубже пробивать толщу воды, приблизительно процентов на 30 в сравнении с 800-ой частотой. Но несколько уступает в качестве. Точнее — в тонкости прорисовки деталей донных структур.

800 кГц

Несколько сокращает длину боковых лучей и начинает «теряться» на глубине более 18 метров при значительно заиленном дне. С другой стороны, при быстром поиске на полной скорости (разумеется, не на значительных глубинах), я бы предпочел включить именно ее. Потому как, при такой, существенно превышающей остальные частоте посылания импульса, картинка имеет шанс изобразиться детальнее, чем на 455 частоте, не говоря уже о классических 200, 50, 83 кГц. На практике получается, что 455 кГц все-таки намного чаще применяется, и включать 800 есть смысл только либо на глубинах менее 6 метров или для тонкой прорисовки Даунсканера (нижнего высокочастотного луча), и то до глубины 15 метров. Теперь подробнее про возможности новых частот (455-800). Мало того что частота в два-четыре раза выше, чем классическая, привычная для нас 200 кГц частота, так ещё и луч работающий на этой частоте имеет другую форму, плоскую, в виде лимонной дольки в разрезе. То есть если смотреть сверху на «пятно» от луча, то это будет сильно приплюснутый эллипс, перпендикулярный движению, а не круг от конуса, как от света фонаря у классического 2Д эхолота.

— форма 200-ой, 83-тей и 50-ой частоты. — форма 455-ой и 800-ой частот. С одной стороны, узкая форма луча уменьшает площадь захват рыбы, когда лодка стоит неподвижно или Вы используете эхолот зимой на льду. Лучом 455 или 800 кГц нужно именно «пройтись» над рыбой, причем не как попало, боком, а ровно как можно меньше изменяя курс, чтобы тонкие боковые лучи ровно работали по сторонам от лодки. С другой стороны, такая технология дает потрясающее качество изображения подводного ландшафта и рыбы в том числе. А также показывает картину происходящего прямо у дна (50см над и ниже), что у классического эхолота с частотами-лучами 200, 50, 83 кГц практически не получается. Скриншот (копия экрана) одного и того же места разными технологиями — новой 800 кГц и старой 200 кГц. Причем, классический (внизу) снабжен встроенной, самой продвинутой технологией Бродбенд для 2Д эхолотов. У дна за свальчиком стоит толстолобик приблизительно весом от 7 до 15 кг. Хорошо видно, что обычный эхолот даже с технологией Бродбенд еле отделяет рыбу от дна (картинка внизу), в то время как Даунсканер (сверху) спокойно рисует, что под рыбой еще приличное расстояние до дна. Более того, на самом свальчике имеется какой-то инородный объект, возможно донная рыба или мусор. Что это, конкретно определить трудно, потому как донная рыба (судак, сом) всячески по своей натуре стараются с имитировать собой палку камень или что-то еще, но только не самого себя. С другой стороны, классический эхолот легче дает понять, что это именно рыба, и четкой дугой и различием цвета. На этом скриншоте, напротив, лучше видно группу толстолобиков с помощью технологии DSI (картинка сверху) на 455 кГц частоте. Вывод: иногда рыбу лучше рисует 2Д эхолот, а иногда 2Д вообще ее не видит, а сканер видит отлично. Ну и конечно, самый лучший вариант на сегодняшний день для поиска рыбы и изучения структуры дна — это комплексная система Lowrance HDS с дополнительным блоком Lowrance StructureScan HD. В такой системе есть все, что только можно пожелать и все работает, одновременно выдавая полную картину. И 2Д эхолот с технологией Бродбендсаундер с частотами 200, 50, 83(в зависимости от установленного датчика) и новая технология сканирования и даже способность излучения по сторонам от лодки до 80 метров в каждую сторону. То есть, суммарно иметь до 160 метров в ширину полосу покрытия лучами с качеством изображения, сравнимым с рентгеновским снимком или даже скорее фотографией. Камера подводного наблюдения не идет ни в какое сравнение с такой системой, потому как прозрачность воды не имеет для нее никакого значения. Кстати, при необходимости камеру можно подключить к новым HDS — HDS 9 Gen2 Touch, HDS 12 Gen2 Touch, у которых уже есть видеовход. Иногда камера все-таки нужна для детального рассмотрения объекта с ближней дистанции, после того, как он найден Структурсканером. Зачастую это гораздо удобнее, быстрее и дешевле, чем использовать водолаза. После соответствующих настроек и некотором навыке использования, результат на экране будет приблизительно такой:

Читайте также:

Порционный голавль, запёченный в духовке

Верхний большой левый верхний квадрат — боковые лучи. Ноль — это след от лодки. На расстоянии 20-40 метров справа по борту стая толстолобиков в виде крупных точек. Справа сверху — даунсканер на частоте 455 кГц. Черные кляксы на экране толстолобики с края этой стаи. Справа снизу — они же на 2Д эхолоте с Бродбенсаундером. И, наконец, слева внизу GPS карта, на которой можно точно посмотреть и отметить местоположение этой стаи или найденной коряги. То есть, это и есть верхний предел качества и функциональности на сегодняшний день. И возможно, Ваш первый эхолот сразу будет таким. Но, если вернуться к бюджетным версиям, например, к очень удачному, по-моему мнению, Lowrance Mark-5x, то результат можно ожидать такой:

Стая тех же толстолобиков. Качество изображения на самом деле подпорчено не совсем удачным снимком фотоаппарата, «вживую» изображение получше.

Общая информация

Эхолоты Lowrance по праву считаются первыми и самыми популярными рыбопоисковыми эхолотами. В США их использует более половины всех рыбаков. Сама компания Lowrance является частью концерна Navico, который в свою очередь является крупнейшим поставщиком оборудования морского применения в мире. Основное производство эхолотов Лоуренс идет на заводе в Мексике.

Сегодня на рынке представлен очень большой модельный ряд эхолотов этой компании, желающие купить эхолот Lowrance не будут разочарованы. Есть и однолучевые эхолоты, простые в использовании и освоении по низкой цене, и мощные, цифровые модели с технологией Structure Scan по цене свыше 100 тыс.руб. Все модели, поставляемые в нашу страну, имеют поддержку русского языка, в них используется метрическая система координат. Гарантия составляет 18 месяцев.

Основные возможности эхолота

Все модели из серии Lowrance Hook совершают полноценное исследование водоема вблизи лодки. Устройства обладают рядом ключевых функций. За обработку ультразвукового сигнала отвечает функции ASP. Данная функция выполняет обширный комплекс задач от формирования звуковых импульсов до вывода полноценной картинки на экран. Система производит фильтрацию помех, создаваемых природой. Для более точного понимания о толщине расположенного предмета, в эхолотах есть функция grayline. Плотность предметов показывается с помощью серого контура вокруг объекта. На экране есть возможность увеличивать отдельные слои воды, за масштабирование изображения отвечает Zoom. Для более удобной работы, эхолоты оборудованы системой звуковых сигналов, которые воспроизводятся в момент обнаружения косяков рыб или при выходе на мелководье.

Как работает эхолот Lowrance Hook

Эхолот осуществляет работу довольно простым способом. Система датчика отправляет звуковые импульсы ко дну, в момент движения сигнал считывает информация о встречаемых по пути предметах, их размер и плотность. На дисплеи отображается про анализированная информация в виде графического рисунка. Сканирование элементов происходит системой CHIRP. Система DownScan нижним лучом производит охват части толщи воды. Изображение рыбы на дисплеи выглядит как небольшие круги. За боковое сканирование отвечает функция SideScan, лучи сканируют боковое пространство, данный режим чаще используют как вспомогательный, к нижнему сканированию.

Комплектация

Эхолот/картплоттер упакован в картонный короб, на котором изображен логотип производителя и приведены краткие технические характеристики прибора. В коробе я обнаружил:

Дисплей (который фактически является приемником сигнала, и сигнал этот обрабатывает);
Защитная крышка дисплея с логотипом компании;
Многофункциональный датчик;
U-образную подставку под дисплей;
Крепление для датчика;
Комплекты крепежа;
Кабель зарядки (питания);
Инструкции.

Дисплей надежно зафиксирован. Остальные комплектующие уложены в полиэтилен.
