Лодочные двигатели внутреннего сгорания имеют более простую конструкцию, чем силовые агрегаты автомобиля или мотоцикла, поэтому производители не устанавливают на них дополнительные измерительные приборы. В процессе эксплуатации судна возникают трудности с определением числа оборотов вращающихся деталей. Настроить и отрегулировать скорость вращения коленчатого вала без датчика невозможно.

Для решения проблемы владельцы техники приобретают тахометры на лодочный мотор — специальные счетчики, определяющие и контролирующие оборотность двигателя в текущем времени.

Что такое тахометр?

Это несложное электронное устройство, изготовленное для учета и контроля оборотов двигателя. Этот прибор устанавливается непосредственно на двигатели плавсредств. Для увеличения надежности и долговечности данные модели изготавливаются из водонипроницаемого материала.

Принцип действия

Прибор разработан для считывания импульсов, которые идет от силового кабеля к свечам зажигания в моторе. Помимо этого девайс поможет рассчитать моточасы работы мотора.

Важно! Если на купленном двигателе не установлен генератор, для тахометра понадобится сделать дополнительный источник питания.

Полученное значение можно посмотреть в реальном времени, но вот моточасы будут показаны на экране, когда работа двигателя прекратится.

Тахометр является универсальным счетным механизмом, который может показывать моточасы за нужный период времени, необходимо только грамотно настроить устройство. Также при необходимости датчики можно обнулять.

Для чего нужен тахометр?

Устройство для двигателя необходимо, чтобы определить точное количество оборотов работы мотора при обкатке в данный период времени.

Это обусловлено тем, что по технологическому процессу процесс обкатки двигателя должен протекать на строго выделенных оборотах, в противном случае высока вероятность поломки и быстрого физического износа.

Благодаря сравнению паспортных данных и расчетных показателей тахометра можно следить за исправностью двигателя. Также за счет полученных данных легко можно рассчитать минимальное и максимальное потребление топлива двигателем.

Примечание! Немаловажным достоинством наличия устройства является возможность отслеживать изменения скорости вращения вала, а следовательно и движения плавсредства.

Тахометр-счетчик моточасов для лодочного мотора Капитан ТК-2

Тахометр для подвесного лодочного мотора с функцией учета моточасов

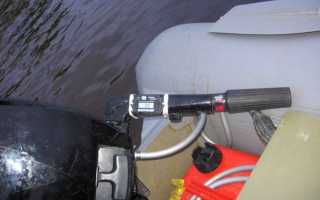

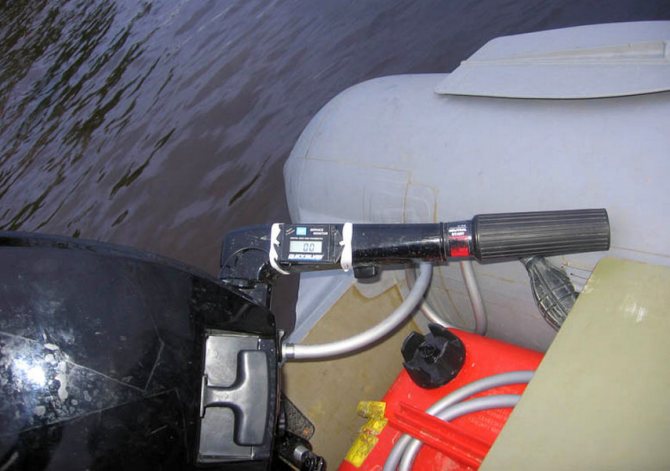

Установка тахометра на лодочный мотор

Приницип работы и функциональность

Принцип действия электронных устройств для ПЛМ (подвесных лодочных моторов) основан на методе индукции. Тахометр считывает сигналы в электрической системе мотора. Они поступают от катушек магдино. Пара «Магнето-динамо» играет роль генератора. Число импульсов за оборот коленчатого вала соответствует количеству катушек освещения магдино, или полюсных наконечников. Их может быть 4, 6, 8 и 12. Считывание импульсов не связано с количеством цилиндров и тактов, что позволяет применять аппарат как для двухтактного двигателя, так и 4-тактного с числом цилиндров от 2 до 6.

Для выставления полюсов на обратной стороне прибора предусмотрен переключатель, который соответствует числу полюсов.

Часто владельцы лодок устанавливают автомобильные тахометры, считывающие импульсы от системы зажигания с проводов СЗ через изоляционный материал. В 4-тактном моторе с 4 цилиндрами для образования искры от СЗ вырабатывается 2 импульса за 1 оборот.

Китайский Тахометр на лодочный мотор!

Тахометр для ПЛМ с функцией моточасов. Распаковка и установка.

Тахометр "Капитан"

Разновидности лодочных тахометров

На сегодняшний день в продаже можно найти следующие виды тахометров для лодок:

• Для 4-х тактного двигателя.
• Для 2-х тактного двигателя.
• Универсальные модели.

Также можно классифицировать по принципу исполнения:

• Цифровые, которые показывают нужную информацию на встроенном дисплее.
• Аналоговые, демонстрируют технические характеристики на специальном стрелочном индикаторе.

Установка тахометра на лодочный мотор SUZUKI 9.9

Параметры при выборе тахометра для лодочного мотора

Сегодня рынок продукции предлагает разнообразные варианты исполнения данного устройства. Покупатель может приобрести современный многофункциональный прибор известных мировых производителей или отдать предпочтение отечественной продукции.

Важно быть внимательным и выбирать надежного поставщика, предлагающего качественную оригинальную продукцию. Специалисты советуют проконсультироваться с друзьями, опытными рыболовами, изучить внимательно отзывы на сайтах.

Выбирая наиболее подходящий тахометр для двухтактного двигателя, необходимо руководствоваться следующими критериями:

1. Функциональность прибора. Многие модели не дают обороты на максимум и минимум работы двигателя, только рабочие показатели в данное время.
2. Технические характеристики. На некоторых тахометрах есть возможность отслеживать давление в системе, наличие масла, температуру работы двигателя и т.д.
3. Возможность модернизации и установки дополнительных датчиков. Желательно выбирать модели, в которых в последующем возможна установка измерителей, например, для подсчета моточасов.
4. Вес технические показатели должны в точности соответствовать характеристикам двигателя.
5. Важно обратить внимание на простоту сборки, установки и ремонтопригодность.
6. Доступная цена.
7. Оперативность обновления данных на экране тахометра для двухтактного двигателя.
8. Яркость и контрастность экрана, которые особенно актуальны при ярком солнце, летом.

Немаловажное значение имеет герметичность тахометра для двухтактного двигателя. Эта характеристика говорит о том, что поменять источник питания прибора можно, но для этого потребуется разобрать весь корпус.

Полезно знать! Многие современные модели сконструированы таким образом, что для замены батареек не требуется кардинально разбирать прибор. Это удобно и быстро, а также предотвращает возможность попадания влаги внутрь устройства.

Популярные модели лодочных тахометров

Разработчики моторов для лодок сегодня не поставляют в комплекте специализированные тахометры, этим занимаются компании-партнеры.

Хорошо зарекомендовала себя , которая предлагает большое количество разнообразных тахометров, выпускаемых под брендами «Mercury» и «Osculati».

Многие китайские и тайваньские приборы обладают высокими показателями и надежностью, например, «Yamaha» и «Suzuki».

Чтобы обеспечить мотору и тахометру для двухтактного двигателя успешную и слаженную работу, необходимо выбирать оба прибора одной и той же марки, руководствуясь техническими характеристиками устройств.

Наиболее востребованные тахометры для двухтактных лодочных моторов:

1. «Yamaha» предоставляет модели тахометров с прочным и надежным корпусом, полностью защищенные от попадания воды и быстрого износа. Данные модели позволяют измерять минимальное количество оборотов, а также показывает моточасы.
2. Тахометры «Mercury» разработаны со специальным водонепроницаемым стеклом, имеют в комплектации стрелочный циферблат.
3. Модели являются аналоговой продукцией, предназначены для монтажа на лодочные моторы марки «Suzuki». Технология подразумевает установку в специальное отверстие картера в 86 мм. В данных девайсах отсутствует селектор режимов функционирования, за счет специальных 12-ти полюсных генераторов.

Как не ошибиться при покупке, и о чём спрашивать консультантов

При выборе лодочного тахометра в магазине стоит знать: существуют модели, предназначенные только для одного типа двигателей; наряду с ними продают универсальные тахометры, «умеющие» работать с любыми ПЛМ, двух- и четырехтактными.

Кроме количества оборотов отдельные модели могут также показывать температуру и давление масла. Многие приборы оснащены важной дополнительной функцией счётчика моточасов. Это означает, что вы всегда будете знать, сколько проработал ваш лодочный мотор.

Важно выбрать тахометр с таким экраном, на котором вы сможете увидеть всё в любую погоду. Есть варианты с электронным представлением данных, а есть аналоговые модели с циферблатом. Циферблат, как правило, привычнее человеческому глазу, так как, привыкнув к прибору, судоводитель может отслеживать показатели боковым зрением. Аналоговые тахометры также практичнее в солнечный день, когда лучи и блики могут ухудшать видимость.

Тахометр для лодочного мотора: инструкция

Тахометр для лодочного мотора / Установка, настройка

Важно не только правильно выбрать устройство, но и грамотно произвести монтаж – согласно инструкции производителя.

Установка аппарата

Для установки тахометра не понадобится специализированных навыков и особенных инструментов, за счет того, что устройство имеет свой источник питания:

1. Провод, который выходит за пределы корпуса подсоединить и примотать к источнику питания свечей зажигания, при этом важно обернуть его 4-5 раз вокруг жилы.
2. Расстояние между свечами и устройством измерения должно быть не менее 5 см.
3. Кабеля изолировать изолентой, наматывая материал на небольшом расстоянии от катушки зажигания. Это обеспечит защиту от возникновения паразитных импульсов от катушки. Это в будущем может существенно изменить показатели измерений и точность работы приборов.
4. На последок требуется качественно и надежно закрепить тахометр, используя саморезы.
5. Провести кабель высокого напряжения к тахометру.

Настройка и подбор режима действия

Настраивая устройство необходимо внимательно отнестись к проверке количества оборотов и данные на экране тахометра в том же ходу.

Если информация совпадает, устройства функционируют согласно правил разработчика, если же нет — необходимо воспользоваться инструкцией привести данные обоих приборов в соответствие друг другу.

Стоит уточнить, что в таком случае модели и тип лодочного двигателя не имеет особенного значения. Далее в руководстве по эксплуатации можно сравнить табличные данные с теми, которые показаны на экране прибора.

Важно! Процесс настройки производить только при условии выключенного мотора.

Установка и настройка прибора

Сначала нужно приобрести сам прибор и соединительный кабель. Чаще всего советуют покупать фирменный кабель, который уже всем снабжен. Разберем установку с тахометром ямаха, который имеет предохранитель при скачках напряжения.

Предварительно сделайте замер на лодке, чтобы знать, какой длины жгут вам будет нужен. Одной частью он присоединяется к разъемам на машинке дальнего управления или к замку зажигания. Несмотря на то, что приборная панель рядом, есть риск промахнуться.

Основной этап — это установка устройства в панель, обычно в несъемную. Лучший вариант, когда панель располагается под определенным углом. Не стоит ставить прибор на горизонтальные места. Прочертите контур будущего отверстия и обозначьте его центр, а потом работайте дрелью.

Отзывы рыбаков

Выбирая необходимое устройство измерения, необходимо внимательно изучить отзывы тех, кто уже купил тахометр:

В прошлом оду приобрел тахометр модели «Suzuki DF-25», вначале применял его как счетчик для контроля показателей моточасов, сейчас разобрался с настройками и режимами. Все отлично работает, прибор понятный и доступный. Оценка:

Владимир

Приобрел недавно тахометр, все работало нормально, но при выключении настройки сбивались. Позвонил менеджерам фирмы: мы разобрались и все правильно выставили на приборе. Спасибо большое! Оценка:

Сергей

Поставил вчера тахометр на 2-х тактный двигатель Mercury F15Е, перепробовал все режимы, все отлично работает, настраивать легко и просто. Оценка:

Евгений

Купил недавно тахометр, показания на всех режимах стабильны, иногда когда «газую» — скачут данные на экране, но думаю это не критично, на работу никак не влияет. Оценка:

Роман

Мне понравился тахометр , легко устанавливается, хорошо работают все режимы, для самостоятельной работы – отличный выбор! Оценка:

Алексей

Примечание! Для лодочных моторов тахометр является незаменимым прибором, и современный рынок устройств предоставляет широкий ассортимент. Поэтому у покупателей не возникнет проблем с выбором, в зависимости от технических показателей и финансовых возможностей.

Установка аппарата

Установить аппарат несложно, с этим может справиться практически любой пользователь лодки с мотором. Устройство закрепляется панель приборов или на румпельный мотор, в зависимости от типа конструкции.

Монтаж тахометра включает следующий ряд действий:

• Подобрать место для установки устройства.
• Определиться с длиной проводов.
• При монтаже в приборную панель, подготовить отверстие требуемого размера (его можно уточнить в инструкции).
• Изготовить или купить жгут проводов для соединения мотора и прибора. Провода фирменного жгута имеют соответствующую схему подключения и подходящую длину, а также снабжены защищенными от влаги разъемами и кабельными наконечниками. Специализированные комплектующие упростят процесс монтажа.
• Прикрепить тахометр на место, используя установочные элементы.

Подключение также имеет некоторые особенности, зависящие от типа конструкции устройства:

• Для тахометра без источника питания, кабель нужно подсоединить к катушкам магнидо, с которых будут считываться импульсы.
• Если у аппарата есть источник питания, свечной провод обвивается соединительными жгутами. Число витков и дистанция до свечей зажигания указываются в инструкции (обычно достаточно 3−6 витков и расстояния в 4 см). Клеммы тахометра соединяются со жгутом.

Кабель не должен соприкасаться с подвижными и горячими участками мотора. Соединения проводятся строго по схеме. При правильном подключении и запуске мотора, прибор начнет отсчитывать число оборотов. Скорректировать отображаемые данные можно при помощи настройки.
