Строение колец

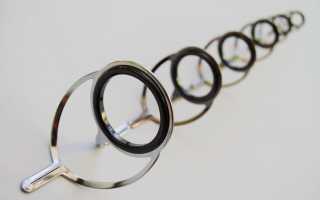

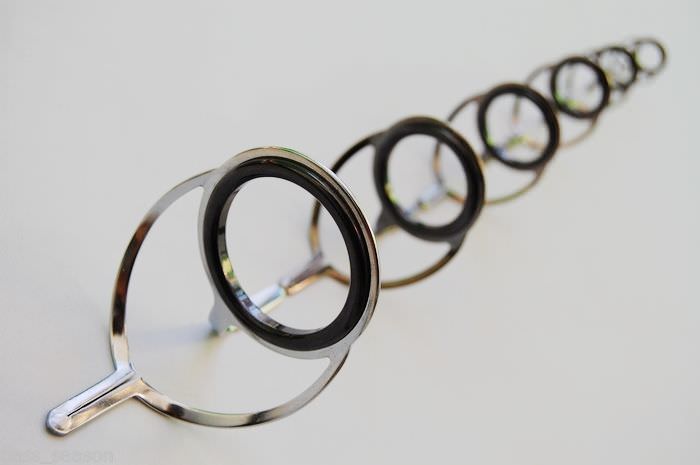

Пропускные кольца
Пропускное кольцо состоит из рамки и вставки, которая вклеивается или завальцовывается в нее. Рамки и вставки изготавливаются, из прочных коррозиестойких материалов, имеющих небольшой удельным вес, т.к. вес пропускных колец влияет на строй удилища, особенно ультра — легких и легких спиннингов, у которых общий вес колец соизмерим с максимально допустимым весом приманки.

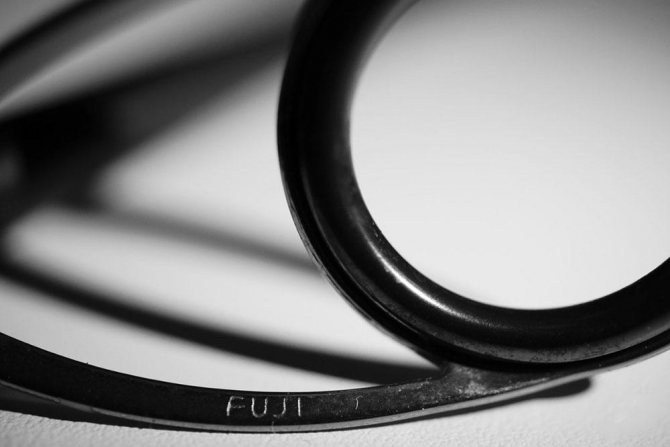

Рамки пропускных колец

Рамка определяется общей длиной по горизонтали, высотой и диаметром, длиной и количеством лапок. Сочетание этих характеристик с учетом того, что сама форма рамки также может быть различной, дает огромное количество возможных комбинаций. Однако не все они имеют практическое значение.

Тип рамки (так же как и тип вставки) в первую очередь определяется назначением удилища, причем не только стилем ловли (включая тип воды — пресная или соленая), но и такими характеристиками, как строй и рекомендуемый вес приманки. Рамка изготавливается из стали либо, что значительно реже, из титана (в этом случае в артикуле кольца первой стоит буква Т). Титановые кольца, например, используются в модели «Legend Еlite (St. Croix)», что вполне оправдано, так как для этих удилищ применяется совершенно новый вид углепластика, который на 15% легче аналогов, сделанных по прежним технологиям, поэтому есть смысл не терять это достижение, ведь титан «Fuji» легче стали на 35-45%. А на удилище «Titanium 2000» (Lamiglas), где применена технология сращивания стык-встык титана и углепластикового материала с целью кардинального усиления чувствительности (титановая часть работает как резонатор), используются кольца «Fuji SiC» со стальной рамкой.

По мнению наиболее авторитетных производителей удилищ, выбор колец диктуется не желанием придать удилищу респектабельность (для них этот вопрос давно решен), а строгой функциональной обоснованностью. Никакой титан, никакие вставки в раму не улучшат работу удилища со средним по качеству хлыстом, однако правильно подобранные кольца могут способствовать его идеальной работе. Поэтому крайне недальновидно выбирать удилище, ориентируясь только на кольца — у вас может оказаться удилище весьма среднее по качеству хлыста, но претендующее на высокий класс.

Рамка может быть окрашена, однако в последние годы стальные рамки, имеющие вставку SiC, не окрашиваются, так как выяснилось, что усилия и время, необходимые для этого, несопоставимы с полученными в результате преимуществами. Поэтому рамка кольца со вставкой SiC имеет натуральный цвет черненой стали.

Тип рамки в значительной степени определяет применение кольца, поэтому рядом с артикулом дается рекомендация по его использованию. Если вы хотите поменять кольца на своем удилище, то стоит обратить на эти рекомендации особое внимание, так как они основаны на большом опыте.

Наиболее часто вставка просто вставляется в раму и немного выступает с обеих сторон. Однако есть тип вставки, который у нас называют «обливной».

В этом случае края вставки завальцованы, и рамки практически не видно, леска не соприкасается с рамой и, следовательно, не трется об нее при любом изгибе удилища. Такая технология достаточно сложна на тонких кольцах, так как сама рамка также должна быть очень тонкой. Поверхность тонкой вставки сложнее обрабатывать, к тому же раму и вставку необходимо соединить как можно прочнее. Лишь немногие производители способны разрешить этот комплекс вопросов на должном уровне.

Вставки пропускных колец

В производстве вставок главным образом используются такие материалы, как металлокерамика с покрытием из нитрида титана («Gold Cermet»), карбид кремния (SiC), оксид алюминия и фарфор. Однако на деле существует 8 типов вставок: «Gold Cermet», SiC, «Alconate», «Hardloy», «Hard Ring», «О», «Hard».

Материалы вставок, как правило, отличаются по 4 основным параметрам: твердость (по Виккерсу), плотность, теплопроводность и прочность на изгиб. Наибольшей теплопроводностью обладает SiC.

При низкой теплопроводности вставка от трения лески нагревается в одной критической точке из-за слабого отвода тепла. Это приводит к повреждению вставки и клея, на котором она крепится, в результате вставка может выпасть из рамки. У вставок из SiC тепло плавно и быстро распределяется по всей вставке и раме, что исключает подобные неприятности. Однако «Gold Cermet», чья теплопроводность меньше, чем у SiC, добирает очков, так как само покрытие нитридом титана достаточно надежно, а прочность на изгиб в 2 раза больше, чем у SiC. Упрочненный оксид алюминия «Alconate» или «Hardloy» компенсирует меньшую теплопроводность за счет более высокой твердости, однако они тяжелее. Отсюда следует вывод: невозможно добиться максимума одновременно по всем параметрам, чем-то придется жертвовать (в том числе и кошельком). Именно поэтому определить, какие именно нужны кольца, можно только на основании характеристик удилища и методах его использования.

Со временем можно научиться различать тип вставки конкретного производителя по цветовому оттенку. Но, как упоминалось выше, надо быть уверенным, что это не просто внешне совпадающая копия. Марка колец и тип вставки указываются в каталоге производителя удилищ.

Номер, стоящий на кольце, это не внутренний диаметр вставки, а внутренний диаметр рамки, в которую она вставлена. Именно поэтому в зависимости от вставки кольца одного и того же размера имеют различный внутренний диаметр.

Расстановка колец

Кольца на бланке должны располагаться на одной черте по порядку. Для того чтобы правильно расположить элементы необходимо поэтапно выполнить следующие действия:

1. Традиционный способ.
   Образовать с помощью нескольких деталей туннель в виде конусной формы.
2. Основанием служит ведущий компонент.
3. Крайняя деталь рассматривается как вершина конструкции.
4. Новая концепция.
   Конус укорачивается.
5. Первый элемент смещается к середине конструкции.
6. Мелкие детали пропускают через себя основную леску.

Особенности расположения:

• Линейное расположение.
• Применяется в среднем 5-6 колец.
• Чем меньше колец, тем сильнее увеличивается расстояние забрасывания наживки.

Для того чтобы проверить надежность конструкции необходимо совместить все элементы одновременно. Это поможет понять правильность фиксации элементов и обнаружить все погрешности в работе.

Установка, замена пропускных колец

Также важным моментом является то, как пропускные кольца установлены на спиннинге или если вам нужно провести замену. Один и тот же бланк, в зависимости от мест колец и их количества, может быть как более быстрым, так и более медленным по строю. Конечно, это несколько условно, так как в первую очередь строй удилища зависит от самого бланка, но недооценивать правильность установки пропускных колец не стоит. На хорошем и качественном спиннинге они всегда установлены по линии внутреннего шва на хлысте. Большинство рыболовов о существовании такого шва даже и не подозревают, так как он не виден для глаза. Это чисто технологический шов, и он присутствует практически у всех, даже самых дорогих, удочек.

Если посмотреть хлыст в поперечном разрезе, то окажется, что толщина стенки не везде одинакова. Заметное невооруженным глазом явное утолщение стенки — это и есть технологический шов. Совершенно очевидно, что наибольшую возможную жесткость любой хлыст будет иметь именно по линии шва, и если они стоят по нему, то это показатель хорошего качества сборки вашей удочки. Впервые вопрос важности установки колец был поднят известным немецким нахлыстовиком X. Шнайнфортом.

Проверить правильность установки или замены пропускных колец можно очень простым способом. Собранная удочка берется одной рукой рядом с тюльпанчиком, а второй на 30—40 см ниже. Далее следует слегка изогнуть кончик спиннинга и начать медленно вращать его вокруг своей оси. В какой-то момент она будет как бы проскакивать и вырываться из пальцев. Такое проскакивание происходит тогда, когда удочка изогнута по линии шва. Именно в этом положении необходимо зафиксировать кончик удилища и посмотреть на то, где стоят пропускные круги. Если их местоположение строго снизу или сверху относительно хлыста, то удилище идеально собрано и прекрасно подойдет для джиг-спиннинга, так как его жесткость максимальна. Если они расположены строго сбоку под 90 градусов, не важно слева или справа, — это значит, что они стоят по самой мягкой линии удилища. Это может не означать, что они установлены неверно, a говорит о том, что, вероятнее всего, производитель преследовал своей целью изготовить удочку более медленного строя (несли, конечно, в маркировке он не обозначен, как быстрый, что однозначно указывает на небрежную сборку). Но если в том же самом положении спиннинга они расположены совершенно произвольно, а не по вертикали или горизонтали, то остановку своего выбора на таком удилище можно сравнить с приобретением мины замедленного действия.

Во-первых, с помощью такого спиннинга будет практически невозможно выполнять точные дальние забросы, так как вершинка удилища будет двигаться вперед и назад не по прямой, а по сложной и непредсказуемой траектории. А во-вторых, в момент вываживания рыбы или просто изгиба под сравнительно небольшой нагрузкой хлыст сильно деформируется в результате действия скручивающих сил. Это очень быстро приводит к разрушению материала спиннинга, который как бы постепенно отслаивается, так как рассчитан на продольный изгиб, а не на поперечное кручение. Возникающая от таких нагрузок усталость хлыста может накопиться буквально за пару месяцев активных рыбалок, и рано или поздно удочка буквально развалится без видимых на то причин в момент заброса, подсечки или вываживания.

Следует также обратить внимание на диаметр ближайшего к катушке пропускного кольца. Если оно маленькое, а вы ловите с безынерционной катушкой, то дальность заброса от этого пострадает. Поэтому при выборе удилища обязательно уделит те этому моменту особое внимание.

Видео: замена пропускных колец

Какими они должны быть

К пропускным кольцам качественных удилищ предъявляются несколько важных требований, каждое из которых обусловлено заявленными характеристиками самого бланка.

Как правило, при проектировании удилища, обязательно рассчитывается их необходимое минимальное количество. Данный параметр влияет на следующее:

1. На правильное распределение возникающей при ловле нагрузки по длине удилища.
2. На увеличение или уменьшение возможной дальности заброса.
3. На массу удилища.
4. На равномерность прохода лески (шнура) вдоль бланка, что очень важно при проведении забросов.

В большинстве случаев производители, при расчете количества необходимых пропускных колец, придерживаются следующего правила: количество = длина удилища в футах – 1. Это значит, что если длина бланка составляет 7 футов (примерно 214 см), то на нем должно быть установлено 6 колец, включая «тюльпан».

К самим кольцам предъявляются следующие требования:

1. Внутренняя поверхность должна быть хорошо отполирована.
2. Вся поверхность должна быть без трещин и сколов.
3. Твердая, износостойкая основа.
4. Качественная сборка составляющих
5. Прочное крепление к основе, без зазоров и люфта.

Особое внимание нужно обращать на конечное кольцо – тюльпан. При ловле, на его долю выпадает до 90% всех нагрузок, поэтому он должен обладать особой износостойкостью по всем параметрам. В случае если вы, при его осмотре, обнаружили малейшие повреждения (сколы, шероховатость внутренней поверхности, бороздку), его рекомендуется немедленно заменить на новый.

Мнение эксперта

Книпович Николай Михайлович

Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Интересно! Не так давно в продаже появились тюльпаны со специальным «обливным» профилем. У них высокопрочная вставка как бы «обливает» саму рамку, тем самым оберегая ее от соприкосновения со шнуром.

То же самое касается и остальных пропускных колец. Любое отклонение от предъявляемых к ним требованиям может привести к повреждению лески (шнура) и неправильной работе всей оснастки, что в конечном итоге может привести к неудаче на рыбалке.

Замена колец своими руками

Замена кольца на спиннинге может понадобиться, в случае если оно потеряло свои рабочие свойства, повреждено или если поломано крепление рамки. Для того чтобы замену произвести качественно, рыболов должен подготовить удобное рабочее место с хорошим освещением и следующие материалы:

1. Комплект новых колец. Или одно кольцо, если остальные менять не нужно.
2. Синтетические нити небольшого диаметра.
3. Хороший водостойкий лак на основе полиуретана или средство для покрытия обмотки «Flex Coat».
4. Парафиновую свечу или зажигалку.
5. Эпоксидный клей.
6. Наждачную бумагу.
7. Лупу.
8. Небольшой острый нож.
9. Немного изоленты.
10. Фен.
11. Плоскогубцы.

Для удержания спиннинга в нужном положении во время проведения монтажа, необходимо подготовить специальную подставку. Ее можно вырезать из плотной картонной коробки.

Понятно, что для того чтобы установить новые кольца, сначала нужно снять старые. Как правильно снять кольца со спиннинга, не повредив его корпус? Следуйте следующему алгоритму действий:

1. С помощью фена, осторожно нагреваем основание старого крепежа.

Мнение эксперта

Книпович Николай Михайлович

Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Важно! Не допускайте перегрева удилища. Это может привести к порче его поверхности и, как следствие – к изменению его рабочих параметров.

2. В районе лапки кольца острым ножом надрезаем его покрытие.
3. Осторожно разматываем старую обмотку, одновременно удаляя старый лак и клей.
4. Удаляем кольцо.
5. Окончательно очищаем место крепежа. Для этого нагреваем его феном и палочкой, осторожно, соскабливаем все лишнее.
6. Тюльпан, после удаления старой подмотки, удаляем с помощью вращательных движений, ухватив его за корпус плоскогубцами.

Как правильно прикрепить новые кольца к спиннингу указано ниже:

1. Для подготовки кольца к установке, сначала необходимо подогнать его лапку (лапки) к поверхности бланка. Делается это с помощью наждачной бумаги.

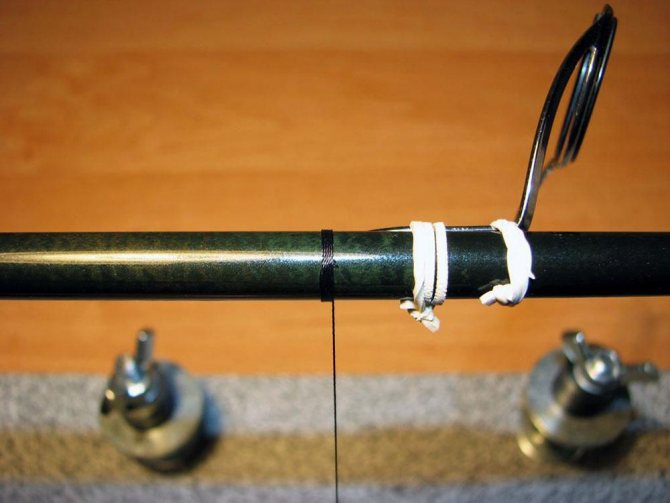

2. С помощью изоленты временно устанавливаем кольца на отведенные им места. Это необходимо сделать для определения соответствия их размеров и установления правильной соосности.
3. Следующий этап – обмотка лапок синтетической нитью. Это очень кропотливый и ответственный момент. Сначала нужно закрепить свободный конец нити за лапку, а затем проводить обмотку, следуя, с каждым новым витком ближе к основанию лапки.
4. Обмотку, для большей надежности крепления, лучше сделать в два – три слоя.
5. Тщательно покрываем нити и основание лапки эпоксидным клеем. Он должен быть нужной консистенции для того, чтобы закрепить все поверхности нити и основание лапки.
6. После высыхания клея, крепеж покрываем лаком или средством «Flex Coat».
7. Крепеж тюльпана необходимо производить в той же последовательности с той лишь разницей, что перед его установкой нужно, с помощью надфиля, подогнать внутренний диаметр его установочного кольца под диаметр кончика вашего спиннинга.

Все, после полного высыхания клея и лака, ваш спиннинг снова готов к работе. Можете оснащать его и собираться на рыбалку.
