Зимний балансирный кивок Щербакова хоть и не получил заводского производства приобрел значительную популярность среди рыболовов из-за своей простоты и чувствительности. На авито можно найти частные объявления, с продажей самодельных моделей, цена которых варьируется в пределах 120-700 рублей. Однако зачем платить, если можно сделать самому. К тому же так просто. Рассмотрим варианты с подшипником, сигнализатором, электронный и без подшипника, преимущества и недостатки этой оснастки, а также как сделать балансирный кивок для рыбалки своими руками.

Для каких условий подходит

Такую снасть можно применять для донной зимней ловли рыбы. Это должна быть стационарная рыбалка рассчитанная на рыбу, которая кормится со дна, такая как лещ, окунь, карась, плотва. По сути кивок выполняет роль поплавка. Он компенсирует вес мормышки. Это важно, потому что рыба почувствовав вес сопротивления может выплюнуть приманку. В таком случае можно просто не успеть сделать подсечку.

У балансирного кивка большой угол действия. Разбег между верхним и нижним положением сторожка может достигать 20 см, что делает его схожим с кивком арбалет. Такой большой разбег в 3 раза больше чем у обычных сторожков. Принцип компенсации веса становится особенно актуальным в глухозимье, когда рыба очень осторожно клюет.

Применение балансирных кивков

Область использования кивков Щербакова для зимней ловли рыбы – донная стационарная рыбалка на леща, карася, плотву и прочую рыбу, всасывающую корм со дна. Для подобной рыбалки в оснастке снастей важен принцип компенсации веса мормышки (подпаска) при поклевке. Иначе, почувствовав тяжесть обманки во рту, рыба избавляется от крючка, и рыболов не успевает сделать подсечку.

Балансирный кивок – один из вариантов конструкции сторожка с большим углом действия. Также, как и на зимнем кивке арбалет, стрелка балансирника отклоняется между верхним и нижним положением на 15-20 см. Это в 2-3 раза больше, чем на обячных простых сторожках. При поклевке на подъем бланк кивка поднимает вверх всю оснастку (при условии правильной настройки), разгружая ее.

Рыба не чувствует веса приманки и не выплевывает мормышку. Чем ближе к глухозимью – тем более важна компенсация веса. Подробнее о компенсации веса приманки – в статье об оснастке зимних кивковых удочек:

Если в арбалете кивок поднимается за счет упругости резинового амортизатора, то в балансирниках компенсация и подъем осуществляется противовесом. Вся система представляет собой весы, размещенные на шарнирной оси. В рабочем варианте огрузка производится так, чтобы оснастка удерживалась на месте. Но при взятии мормышки (подпаска) рыбой противовес опускается, соответственно, поднимая стрелку, вытягивая оснастку и компенсируя вес. Любой балансирный сторожок состоит из шарнирного крепления и штанги (стрелки).

Рычаг со стороны оснастки длиннее, чем противоположный, для противовеса. Соответственно, по законам физики, чтобы уравновесить систему, масса со стороны длинного рычага требуется меньше, чем на коротком. На коротком рычаге размещается двигающееся грузило-противовес. Изменением положения этого груза компенсатора и достигается баланс при настройке снасти под конкретный вес оснастки.

Изготовление своими руками

В магазине подобные девайсы встречаются редко. Рыболовы изготавливают их самостоятельно. Момент настройки и работы подобного кивка – вопрос тонкий. На неправильной и не отбалансированной снасти такой сторожок сможет показать только резкую поклевку. Собственно, тогда целесообразность трудностей и заморочек с изготовлением пропадает – такую поклевку покажет и поплавок, и стандартный сторожок.

Балансирный сторожок нужен именно в идеально настроенном варианте, для регистрации самых чутких поклевок леща, карася, плотвы на подъем со дна, когда важно, чтобы рыба не чувствовала веса мормышки. В остальных случаях это не соответствует основному принципу любой зимней оснастки – чем проще, тем лучше.

Изготовление и последующая настройка такой системы достаточно трудоемкое, требует аккуратности. Основная трудность – в обеспечении плавного скольжения шарнира и идеально ровного расположения рычагов по оси. Рассмотрим подробнее, как сделать правильный балансирный кивок Щербакова своими руками. Мы разберем требования и основы создания главных узлов системы. А конкретные детали рыболов может использовать любые – в зависимости от имеющихся под рукой материалов или инструментов.

Принцип работы кивка Щербакова

Когда происходит поклевка на подъем вся оснастка поднимется вверх благодаря кивку, чем и обуславливается разгрузка. Рыба не почувствует подвох и не станет выплёвывать приманку.

Кивок Щербакова состоит из таких основных частей. Во-первых, металлическая проволока длиной до 20 см. Во-вторых, небольшой подшипник, к которому крепится вся конструкция. В-третьих, грузик для балансировки.

То, насколько качественным окажется подшипник сильно скажется на эффективности снасти. Для производства балансирных кивков Щербакова лучше использовать подшипник закрытого типа, чтобы туда не попадала влага. Если подшипник, хоть чуть-чуть заржавеет это неизменно скажется на чувствительности снасти.

Принцип действия балансирного кивка Щербакова можно сравнить с весами. Грузик, размещенный в задней части кивка, используется чтобы уравновесить собственный вес и вес мормышки. Грузик можно перемещать, тем самым более точно настраивая чувствительность снасти. В противоположной части кивка делается ушка для пропуска лески, к которой крепится мормышка или крючок. Балансирные кивки по сути, выполняют роль поплавка.

Как уже отмечалось рыба приподнимая насадку со дна приводит в движение всю систему и сторожок сигнализирует о поклевке. А вот грузило расположенное на кивке компенсирует вес приманки, тем самым обманывая рыбу. Она не чувствует веса и заглатывает крючок смелее. Чтобы грузик можно было двигать по кивку применяют скользящие грузики.

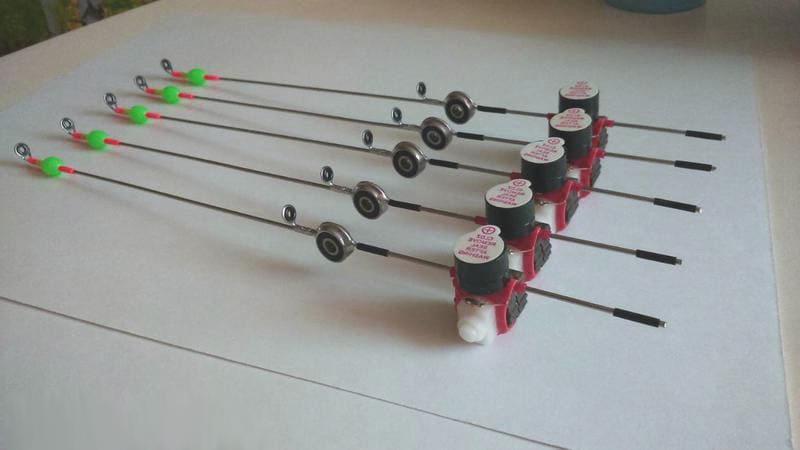

Электронный кивок щербакова с сигнализатором

С собой можно взять целый набор грузиков. Такие скользящие грузики предназначены для матчевой снасти. Их можно использовать на балансирных кивках. Как на чаши весов подбирают соответствующие гири, так и подобрав нужный грузик можно уравновесить снасть. Ловят таким кивком на стоянке или же медленно опуская приманку на дно

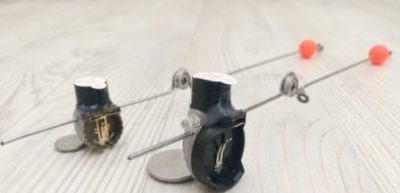

Электронный сигнализатор

Это устройство отлично подходит для ночной ловли леща, который хорошо клюёт именно в это время суток. Используется как звуковой, так и световой электронный сигнализатор клёва, который располагается на месте грузила-противовеса и срабатывает при подъёме.

Изготовление своими руками

Классический кивок Щербакова с использованием подшипника собрать не очень сложно, используя схему. Начнём с материалов.

Материалы и инструменты

Прежде всего, обращайте внимание на качество. Весь набор достать просто:

• подшипник миниатюрный; лучше всего подойдёт 80023, внешний диаметр – 10 мм, внутренний – 3мм, где и как приобрести – чуть позже;
• проволока стальная – 1 мм диаметр;
• тюльпан и промежуточное кольцо;
• поплавок зимний ( в зависимости от способа ловли);
• кембрики;
• тиски слесарные;
• отвёртка;
• паяльник, припой, наждачная бумага, флюс;
• кусачки, пассатижи, ножовка по металлу;
• грузило скользящее для настройки;
• зимняя удочка с мотовильцем.

Пошаговая сборка

Зажмите в тисках отвёртку, диаметр которой будет чуть меньше диаметра подшипника. Намотайте на неё проволоку сделав кольцо. Одна сторона получившихся усов проволоки от кольца должна быть 90-100 мм (для сигнализатора), другая – около 80 – для грузила. Впрочем, концы по нужному размеру можно будет обрезать уже после пайки.

Мнение эксперта

Книпович Николай Михайлович

Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Важно! Нельзя покупать подшипники китайской сборки, не пригодятся на зимней рыбалке и открытые подшипники.

Сейчас в интернете много предложений миниатюрных подшипников надлежащего качества (например, Романова). Можно их без проблем выписать.

Где еще взять их? Некоторые умельцы рекомендуют использовать такие подшипники, доставая их из старых компьютеров, где они использовались в винчестерах или из диапроекторов. Вариантов много, но новые изделия, наверное, предпочтительнее.

Испытывая такое изделие, учитывайте, что одно дело – его способность крутиться на пальце или карандаше, другое – вращаться на морозе. Лучше испытать в разных условиях.

Выбрав подшипник, проденьте его в проволочное кольцо, которое вы уже сделали. Зачистите его поверхность наждачной бумагой и аккуратно и прочно припаяйте кольцо. Теперь оснастите проволоку с одной стороны сигнализатором клёва, кембриком для лески, тюльпаном и пропускным кольцом, а с другой стороны прикрепите скользящее грузило.

Снасть готова к использованию.

При ловле подшипник надевается на обыкновенную зимнюю удочку с мотовильцем перпендикулярно. Удочку просто оставляют на подставке, сильно закреплять её не нужно, большой нагрузки на неё нет.

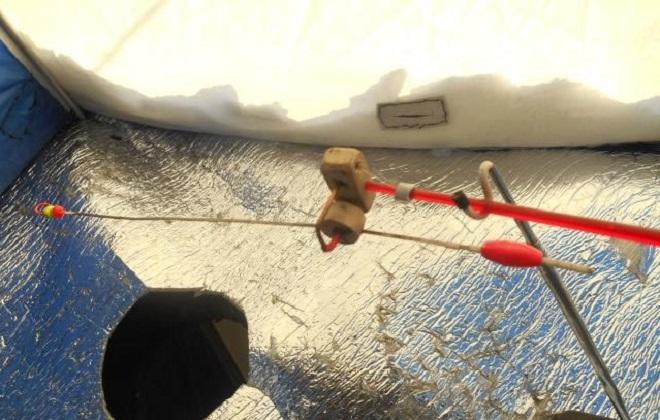

Кивок с осевым креплением

Эта конструкция любопытна тем, что кивок здесь можно располагать вдоль удочки. Проволока тоже закручивается. Но только вокруг оси, ей послужит вытяжная алюминиевая заклёпка. Проволоку желательно закрутить 2-3 раза, и не слишком сильно, нужно, чтобы она вокруг оси свободно вращалась.

Теперь закрепляем ось с намотанной на неё проволокой в пластковой основе, основу прикрепляем жёстко к удочке, и можно идти рыбачить. Оснастку грузила-противовеса и сигнализатора с кембриками производим так же, как и в случае с подшипниками.

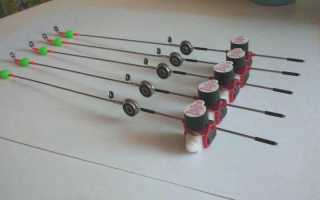

С электронным сигнализатором

Это устройство отлично подходит для ночной ловли леща, который хорошо клюёт именно в это время суток. Используется как звуковой, так и световой электронный сигнализатор клёва, который располагается на месте грузила-противовеса и срабатывает при подъёме.

Правда, многие рыболовы справедливо считают, что звуковой сигнализатор рыбу только отпугнёт, особенно леща с его отличным слухом. Световой механизм предпочтительнее. Правда, некоторая громоздкость конструкции (ещё ведь и батарейка нужна) снижает чувствительность кивка.

Безмотыльная ловля

Здесь балансовый кивок подойдёт вряд ли, так как кивок должен обеспечивать игру мормышки, а не только реагировать на прикосновения к ней. Братья Щербаковы, как активные пропагандисты зимней рыбалки, рекомендуют следующие материалы для изготовления такой снасти для ловли на безмотылку:

• кивок из монокристалла «Комариный нос»;
• «ласточкин хвост», как и предыдущую снасть, сделать её новичку сложно, этот вид, например, изготавливается из углепластика, но считается очень уловистым;
• новичку могут подойти простые и рессорные кивки из стали;
• металлические сторожки из сплавов;
• карбоновые;
• из пружины;
• лавсановые.

Последние изготавливаются легко путём отреза нужной длинны.

Для джиговой рыбалки

Как говорят Щербаковы, спиннинговая рыбалка в последнее время в чём-то напоминает чуть ли не наркоманию. В поисках удачных удилищ, в частности, для джиговой ловли, многие любители покупают всё новые и новые модификации, которые, как им представляется, облегчают процесс поимки рыбы.

Между тем, разнообразить спиннинговую охоту можно с помощью обыкновенных поводков для зимней рыбалки, которые легко изготовить своими руками. По методике Щербаковых для изготовления таких поводков лучше брать прочную леску или материал из карбона, который при изгибе сохраняет форму:

• можно сделать такой поводок плетёным, можно сложить в несколько частей;
• чтобы он был заметным, на нём следует разместить полоски или точки лаком для ногтей;
• колечко на конце можно сделать из канцелярской скрепки;
• сам поводок крепится к удилищу с помощью пластыря, так его легче поменять в случае необходимости и откреплять при транспортировке.

Практика показывает, что такой поводок редко ломается при любом вываживании и отлично реагирует на любой подход рыбы.

«Сопля»

Этот кивок сопля применяется для зимней рыбной ловли при отвесном блеснении. Делается очень просто:

• берётся кусок проволоки среднего диаметра;
• на неё плотно наматывается кусок лески и закрепляется;
• всё это кипятится 15 мин в воде;
• леска остужается и аккуратно сматывается с проволоки.

Снасть остаётся в виде мягкой спирали и отличается хорошей чувствительностью.

Крепление к удочке

Прикрепить балансирный кивок можно разными способами, в зависимости от вида оснастки. Перпендикулярно хлыстик крепится балансирный кивок на подшипнике. А вот осевое крепление присоединяется параллельно. На край кивка прикрепляется тюльпан. Леска пропускается через него и через кембрики. Тюльпан можно припаять к проволоке.

Тюльпан также можно изготовить самостоятельно

Преимущества и минусы кивка Щербакова

Вариант грубой пайки подшипника к кивку
К преимуществам этой оснастки можно отнести:

• Большой ход кивка хорошо видно на большом расстоянии, поэтому можно не сидеть прямо над лункой сторожить поклёвку. Для большей заметности часть кивка можно покрасить в яркий цвет.
• Снасть лёгкая, простая и настраивается прямо на рыбалке.
• Высокая чувствительность балансирного кивка.
• Так как рыба не чувствует веса грузика, она более уверенно берет наживку.

Но есть и некоторые недостатки у этой снасти:

• Активные поклёвки могут расстроить баланс и снасть нужно будет настраивать заново.
• Подшипник нужен хороший. Китайские аналоги часто могут подклинивать на морозе или ржаветь от попадания воды.
• Ветер может своими порывами сбивать баланс снасти.

Свои нежелательные коррективы может вносить намерзающая на леске вода. Из-за этого она тяжелеет и сбивается баланс.

Использование балансирного кивка потребует некоторой сноровки. Не для всех условий ловли такая снасть подойдёт. Но если ветра нет, если ловля происходит в период оттепели или в палатке, то такая снасть окажется очень практичной и удобной. И ее уловистость сможет покрыть ее недостатки.

Кивок Щербакова – высокочувствительная снасть

Рыболовы – народ изобретательный, их фантазии позавидовал бы сам Иван Кулибин. На водоемах то и дело появляются замысловатые конструкции причудливой формы, авторы которых ничуть не сомневаются в их работоспособности и эффективности. Усовершенствованию и модернизации подвергается все без исключения, от удильника до мормышки. Но если применение бельевой прищепки в качестве подставки для удочки давно себя оправдало и всех устраивает, то вокруг некоторых сложных приспособлений не стихают споры. Взять хотя бы кивок Щербакова для зимней рыбалки. Этот оригинальный сигнализатор поклевки называют балансирным, между тем к балансиру и ловле на приманку такого типа он не имеет никакого отношения.

Прилагательное «балансирный» кивку присвоили благодаря способу его работы, основанному на балансе всего устройства. Подобно колодезному журавлю он имеет груз в хвостовой части, задача которого – компенсировать вес оснастки, находящейся в воде. Зачем это нужно? По мнению разработчика компенсированная противовесом оснастка меньше пугает подводных обитателей. Рыбка берет наживку, тянет ее (или поднимает), не ощущает при этом сопротивления, поэтому заглатывает гораздо смелее. Кивок, расположенный напротив груза-компенсатора, повторяет действия последнего с точностью до наоборот. То есть, опускается или поднимается, сигнализируя о поклевке.

Как сделать своими руками

Все балансирные кивки имеющиеся на рынке – это производство местных “Кулибиных”. В промышленном масштабе эти снасти не производятся. Поэтому приходится довольствоваться кустарным методом производства. Можно купить готовое изделие с рук произведенное гаражным методом. Не всем нравится качество таких изделий. Можно ещё попробовать собственноручно сделать данное устройство. Это не так сложно, как кажется. Кроме того, существует две принципиально отличающиеся модификации этого устройства. В одной используется подшипник, а в другой нет. Так что и без подшипника можно собрать рабочую снасть.

Необходимые инструменты

Из инструмента, который понадобится для работы можно выделить:

1. Пассатижи и кусачки для работы с проволокой.
2. Тиски.
3. Паяльник, припой и флюс для пайки подшипника и тюльпана.
4. Мелкая наждачка, острый нож, ножовка по металлу.

Материал, необходимый для сборки следующий:

1. Маленький подшипник (активно используют подшипники из старых винчестеров, они закрытого типа и достаточно качественные.
2. Проволока диаметром 1 мм и чуть потолще.
3. Зимний поплавок.
4. Тюльпан и кольцо промежуточное от удочки.
5. Кембрики и стопора.
6. Кусочек пластика.

Делаем кивок Щербакова своими руками

При наличии желания и необходимых материалов смастерить балансирный кивок не составит большого труда. Снасть действительно стоящая, можно сказать, одна из лучших в подлёдной ловле, попробуем сделать её сами. Для изготовления нужно создать условия для производства.

Какие материалы понадобятся

• миниатюрный подшипник (шириной 3-4 мм с внутренним диаметром 2-3 мм и снаружи около сантиметра);
• отрезок сталистой проволоки, диаметром около 1 мм;
• проволока чуть толще (подойдёт алюминий);
• силиконовые стопоры и кембрики;
• поплавок для зимней рыбалки;
• тюльпанчик от удилища;
• кусочек фторопласта;
• припой;
• флюс.

Инструмент

• паяльник;
• тиски,
• ножовка по металлу;
• пассатижи;
• нож;
• мелкая наждачка.

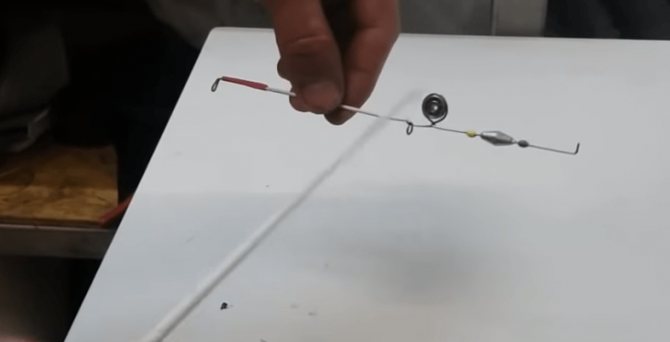

Пошаговая инструкция варианта кивка с подшипником

Сперва необходимо в тиски зажать отвёртку. Ее диаметр должен быть меньшим чем внешний диаметр подшипника. Проволока длиной до 20 сгибается вокруг этой отвёртки, чтобы образовалось кольцо. Оно должно располагаться посередине проволоки, чтобы с обеих сторон были одинаковые отрезки.

Подшипник обрабатывают шкуркой и обезжиривают. Это нужно, чтобы металл на подшипнике хорошо лудился и к нему можно было припаять проволоку. Затем кольцо слегка разжимается и одевается на подшипник. Приманивая проволоку важно выдержать соосность изделия.

Из опыта, не получится припаять сразу всю окружность. Это придется делать постепенно. Поэтому важно не перегреть подшипник, чтобы уже припаянные области снова не отстали.

После того, как припой остынет, следует выровнять проволоку при помощи плоскогубцев и кусачек. Правая и левая часть должны быть одинаковыми. После припайки подшипника следует подровнять длину проволоки. Ещё один вариант соотношения правой и левой частей, для сигнализатора 90 мм, для противовеса 80 мм. Срез обрабатывается наждачной. Можно считать, что самая тяжёлая часть работы выполнена.

Затем идёт необходимая фурнитура. Для продевания лески используется кольцо. Оно припаивается к проволоке на которую предварительно был надет кембрик. От кольца до подшипника должно быть не меньше 15 мм. Кольцо и подшипник располагаются перпендикулярно. Чтобы удобнее было осуществлять пайку, заготовку можно зажать в тисках. После кольца одеваются ещё пара кембриков, а затем подготовленный маленький яркий поплавок. Его цель – сделать кивок заметным издалека. Самым последним приравнивая тюльпан на предварительно заслуженный кончик.

Проверка балансировки

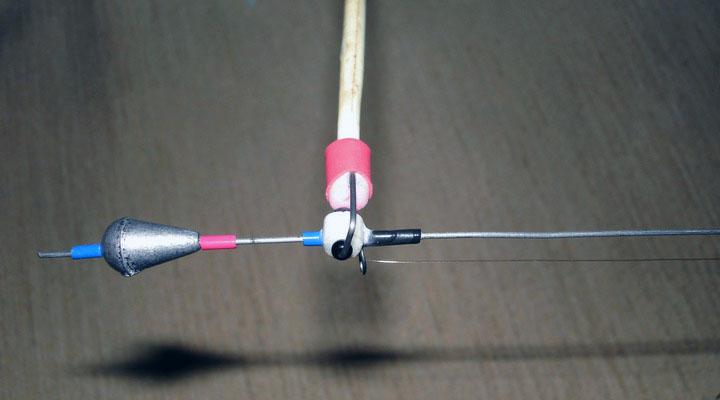

С противоположной стороны одевается скользящий грузик. Его движение ограничивается двумя силиконовыми стопорки. Благодаря тому, что груз двигается, можно будет максимально точно настроить снасть.

Изготовление кивка с подшипником своими руками, видео:

Без подшипника (с осевым креплением)

Принцип действия такой, правда вместо подшипника используется металлическая ось, например, заклёпка.

Как и в случае с подшипником, используются те же материалы: проволока, кембрики, поплавок. Ещё нужен будет пластик 2,5 см длиной, 1 мм высотой и 0,5 см шириной.

Вокруг заклёпки зажатой в тисках наматывается проволока. Большого количества витков не нужно, достаточно будет. Используя пассатижи проволоку подравнивают и по необходимости укорачивают до нужной длины. Сигнализаторная часть производится аналогично предыдущему варианту. Надевается кембрики, припаивается кольцо, ещё пару кембриков, поплавок и тюльпан. А с другой стороны кивка крепится необходимого веса груз.

Вариант крепления

Второй вариант

Третий

Четвертый

Теперь нужно перейти к креплению кивка. Так как подшипник не используется, нужно подобрать что-то другое. Для этой цели хорошо подойдет фторопласт, он хорошо поддается обработке. Пластиковую деталь зажимают в тиски и с одного конца делается сквозное отверстие для хлыстика. Диаметр отверстия 2.5 мм. С другой стороны детали производят два пропила. Расстояние между ними должно равняться расстоянию между витками проволоки.

Часть пластика, который находится между пропилами, можно смело удалять. Нужно примерять, свободно ли ложатся кольца проволоки. Через боковины сверлятся ещё два отверствия. При этом, они расположены перпендикулярно предыдущему отверстию. Заклёпка должна садится на это место достаточно плотно. Если сверло будет такого же диаметра, это будет лучшим вариантом. На этом изготовление крепления заканчивается, и его можно подсоединить к кивку. Нужно всего лишь поместить его в пластиковое углубление. А вот ось вставляется параллельно оси крепления. На этом заканчивается создание самодельного балансирного кивка Щербакова.

Вариант изготовления кивка за 10 минут с помощью канцелярских ручек:
