Материалы для изготовления

Если вы хоть раз видели различные видео о том, как сделать лодку, то вы могли заметить , что материалов для этого применяется очень много и все они разные.

Мы перечислим лишь основные из них и расскажем о каждом поподробнее.

• Деревянные лодки.
• Резиновые лодки.
• Алюминиевые лодки.

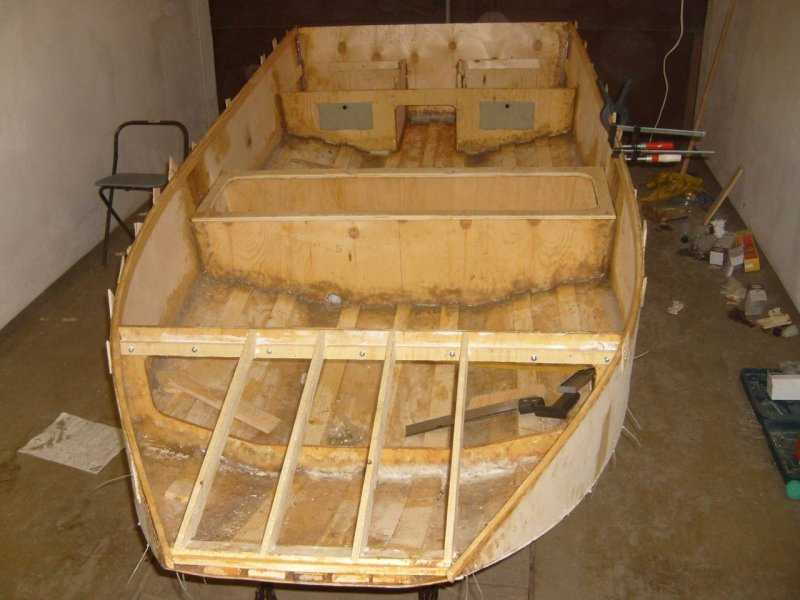

Фото лодки своими руками

Читайте здесь — Снасти для рыбалки своими руками: изготовление оснастки, уловистые модели и практические советы мастеров (105 фото и видео)

Самодельная лодка из дерева

Дерево является самым распространённым и любимым материалом для лодок у рыбаков.

И это не просто так, лодки из дерева самые прочные и чувствуют себя хорошо на плаву, изготовлена из экологически чистых материалов и не расходует много природных ресурсов.

При грамотной эксплуатации и правильном, добротном хранении, лодка из дерева может вам прослужить достаточно долгое время.

Строим лодку

Конечно, первым делом мы рассматриваем варианты материала и здесь сразу сделаем свой выбор в пользу фанеры. Не будем перечислять преимущества фанерного листа, просто скажем, что потребуется нам ФСФ листы различной толщины. Это влагостойкий материал, который мы обработаем различными средствами в прцессе работы.

Выбор модели

Здесь мы мало чем можем помочь, у каждого любителя прогулок по воде есть свои предпочтения, мы, однако приведем простые параметры плавсредства, которые будут у нас:

• Длина нашей конструкции составит 3500 мм, переведем в метры для лучшего ориентира – 3,5 метра .
• 1350 мм – ширина, или 1,35 метра, что вполне подходит для лодки.
• Высота борта – 50 сантиметров .

Вот на этом варианте мы пока остановимся.

Пример лодки

Важно! Рассмотренный вариант является всего лишь одним из многих типов плавательного средства и не означает точного конструирования именно по его лекалам. Выбор типа лодки производится по большому количеству параметров.

Закупка материала

Не зависимо от типа лодки, ее строения и количества посадочных мест, нам потребуются основные материалы, в которых фанера для лодки будет на первом месте.

Итак, по порядку:

• Фанера ФСФ толщиной в 4 мм. Мы выбираем под оговоренные размеры конструкции габариты листа 1240х2450 мм, и потребуется нам три таких листа.
• Эпоксидная смола минимум 5 килограммов.
• Один килограмм отвердителя на выбор.
• Два-три литра микросфера, это наполнитель для эпоксидной смолы.

Важно! Чтобы облегчить работу, инструкция по использованию эпоксидной смолы может предложить для определения нужного количества материала не весы, а шприцы. Это удобнее, особенно, с учетом самостоятельной работы.

Раскройка

В процессе раскройки нет ничего сложного, мы делаем полностью всю разметку на фанерном листе и приступаем к распилу материала. Кстати, для распила нам необходим будет электролобзик.

Ход работы

Если вы не обладаете глубокими знаниями в данной области, то советуем вам вооружиться интернетом и полезной литературой по чертежам из дерева.

Если у вас есть программы и поддержкой построения моделей в 3D, например 3D Paint, то это тоже можно применять для чертежей и примерной проектировки всех моделей.

Как вы уже поняли, чертёж является главной составляющей вашей работы. Ведь когда построен чертёж, сделать всё, что там указано верно и без ошибок уже не представляет большого труда.

В том случае, если вы не можете или по какой-либо причине не уверены в своём чертеже, то лучше не рисковать и обратиться к специалистам.

Кроме чертежа, вам понадобится стандартный набор столярных инструментов, которые всем известны (молоток, гвозди и т.д)

Главное — это грамотный и правильный чертёж, а остальное уже пойдёт как по накатанной и вы уже поймёте, как самому сделать лодку.

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

• перенос чертежа на шаблоны;
• вычерчивание шпангоутов, перенос на дерево;
• выкладка киля;
• установка форштевня;
• крепление шпангоутов;
• закрепление ахтерштевня или транцевой доски (для моторных лодок).
• обшивка днища фанерой;
• обшивка бортов;
• проклейка стыков листов, стрингеров;
• шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

• выкладка киля;
• установка штевней;
• разметка по килю мест установки шпангоутов;
• установка шпангоутов;
• соединение шпангоутов, штевней и транца бортовыми досками;
• проверка геометрии, окончательное закрепление деталей.
• Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

Далее:

• каркас переворачивают вверх килем;
• наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
• места соединения киля, шпангоутов, стрингеров промазывают клеем;
• укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
• бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
• При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Резиновая лодка

Резина тоже является довольно-таки распространённым материалов в изготовлении самодельных лодок. Лодка из резины славится большой грузоподъёмностью и небольшими затратами бюджета при её изготовлении.

Делать резиновую лодку самому — это очень ответственной дело, ведь одно неосторожное движение и все ваши финансы и усилия уйдут » в молоко».

Поэтому, лучше всего купить уже готовую лодку без каких-либо рисков, благо цена на такие лодки довольно-таки приемлемая, чем потом мучиться при её собственном изготовлении.

Всё же, если вы решили пойти на риск и делать резиновую лодку самому, то ту всё тоже отталкивается в первую очередь от чертежа.

Если вы сделаете грамотный чертёж и воплотите его в жизнь, применяя все нужные материалы, то получите пригодное и качественное изделие. Но, повторимся, риск очень велик.

Самодельная мини лодка

Данная мини лодка, сконструированная Е.Севостьяновым из, п. Изоплит, Тверской обл. предназначена для рыбалки в тихом месте. Лодка обладает малыми габаритными размерами, и легко перевозится без помощи прицепа (на крыше автомобиля).

Лодка делается из дюралюминиевого листа, который разрезать на части для мелких изделий просто не поднималась рука. Он (длиной 2700 мм шириной 1800 и толщиной 2 мм) во многом и определил конструкцию лодки, ее размеры и обводы.

За прототип взял маломерное судно, которое называют «джонбот» (наверное, за одновременное внешнее сходство как с двухтранцевой китайской лодкой — джонкой, так и с портовым трудягой — ботом). Эти суденышки очень остойчивы и имеют значительную грузоподъёмность, что мне и было нужно в первую очередь.

Проектировал лодку, исходя из размеров имевшегося листа металла. Высоту бортов назначил 350 мм (где-то читал, что это минимально допустимая), а длину переднего транца — 600 мм, что соответствует углу его наклона к зеркалу воды примерно 35°. И хотя раскрой листа металла предвиделся несложным, сделав эскизы будущей лодки и стараясь предусмотреть все предстоящие сложности, выполнил ее макет из жесткого листа картона. В конструкции лодки дюралюминиевый лист использовал в качестве бортов и днища. В то же время он является несущим элементом, так как обычного силового набора из шпангоутов и стрингеров в лодке нет. Лишь отчасти их роль выполняют две банки (сиденья) и планширь. Нет у лодки привычного форштевня, да и киля, как такового, поскольку она практически плоскодонная, а борта у нее впереди не сходятся на форштевне, а переходят в наклонный трапециевидный транец.

Рис.1. Внешний вид самодельной мини лодки:

1 — передний транец; 2 — заклепки (алюминий диаметром 3, по месту); 3 — борт; 4 — банка гребца (доска лиственных пород s20); 5 — накладка (Ст3, лист s2, 2 шт.); 6 — уключина (Ст3, лист s4, пруток диаметром 10, 2 шт.); 7 — кница (дюралюминий, лист s1,5, 2 шт.); 8 — задний транец (дюралюминий, лист s5); 9 — пайол (брусок лиственных пород 40×20); 10 — банка пассажира (доска лиственных пород s20); 11 — планширь (еловая доска s15, 2 шт.); 12 — спинка банки гребца (доска лиственных пород s20); 13 — стойка спинки (дюралюминий, труба диаметром 22, 2 шт.); 14 — кронштейн для установки сиденья (дюралюминий, уголок 40×25, 4 шт.); 15 — палубный настил (дюралюминий, лист s1,5); 16 — бимсы (еловая доска s15); 17- оцинкованные гвозди.

Рис.2. Теоретический чертеж мини лодки: 1 — линия борта; 2 — линия скулы; 3 — линия киля; 4 -линия транца.

Рис.3. Развёртка обшивки (примерный раскрой дюралюминиевого листа s2) и выкройка заднего транца: 1 — линии контура листа; 2 — линии сгиба; 3 — линии отреза; 4 — вспомогательные линии разметки; 5 — удаляемые части листа (серый цвет); 6 — удаляемые по месту части листа (черный цвет); 7 — задний транец (дюралюминий, лист s4)

Достоинства лодок с дюралюминиевой обшивкой общеизвестны и обнаруживаются еще на берегу: легкость, прочность, долговечность. И хотя последнее обстоятельство в расчет и не бралось (суденышко изготавливалось, в общем-то, как временное плавсредство — до приобретения хорошей надувной лодки), но все вышло по поговорке: «Нет ничего постояннее, чем временное» — лодка служит уже несколько лет и разбирать её пока не собираюсь, уж очень практичное получилось судёнышко. Для перевозки лодки не нужен прицеп — её вполне можно транспортировать на багажнике, установленном на крыше легкового автомобиля. На него лодку легко грузить вдвоем и даже можно произвести погрузку одному. Нет забот с обслуживанием и консервацией для хранения — поставил её на борт или на задний транец, придвинул к стенке и пусть стоит до следующей навигации под навесом, занимая совсем небольшую площадь.

На воде проявляются и другие положительные качества лодки: хорошая остойчивость, большое водоизмещение (плавучесть), высокая маневренность и лёгкость хода на вёслах. Ну а такие характеристи ки, как ходкость или устойчивость на курсе при таких скоростях лодки если не излишни, то уж никак не основные, поэтому ими пренебрёг для обеспечения других вышеперечисленных качеств.

Сомнения при проработке варианта конструкции возникли лишь при выборе поперечных размеров: то ли сделать борта повыше, а ширину поменьше, то ли наоборот. Выбор пал на вариант «наоборот». На тех акваториях, где предстояло лодке плавать, — тихие заводи, спокойные речушки, небольшие озера и т.п., сильного течения и больших волн нет, а значит, не так уж необходимы высокие борта. А вот значительная ширина — как раз то, что нужно. Нередко на рыбалке или охоте за водоплавающей дичью приходится вставать в лодке даже во весь рост.

Рис.4. Конструкция весла для самодельной лодки: 1 — веретено (дюралюминий, труба диаметром 22); 2 — лопасть (дюралюминий, лист s2); 3 — заклёпки (3 шт.)

После изготовления макета нанёс разметку на лист металла и начал его кроить в несколько приемов. Принцип «семь раз отмерь, один раз отрежь» в этом деле посчитал неприемлемым и использовал противоположный подход — отмерив и разметив один раз, кроить металл стал сначала с большими, чем требовалось, припусками, не прорезая сразу до конца линий разметки. Постепенно подгибая и подгоняя друг к другу сопрягаемые части, понемногу урезал припуски, прорезал линии разметки. Отмечу: эту операцию лучше выполнять с помощником.

Соединение швов-стыков (припусков с листом) производил алюминиевыми заклёпками с полукруглой головкой и диаметром стержня 3 мм. Соответствующие отверстия под них сверлил одновременно в обеих соединяемых частях и деталях на корме по месту в шахматном порядке (в два ряда).

Перед клепкой поверхности промазывал густотёртой краской.

Чтобы не использовать материал на транец от этого же листа дюралюминия, подобрал другой — толщиной 5 мм. Клепочных работ при этом немного прибавилось, но зато длина лодки оказалась максимально возможной и теперь в лодку могут смело усаживаться два человека с необходимым для рыбалки или охоты снаряжением.

Первоначально плавсредство задумывалось очень простой формы: корпус в виде прямоугольного параллелепипеда (с отвесными бортами) и носом впереди в виде призмы. В ходе же сборки корпуса ещё до установки транца обнаружилось, что борта у лодки разваливались (отходили в стороны) под собственной тяжестью, а днище на корме при поднятии корпуса прогибалось. При этом нос у лодки приподнимался, а верх бортов в носовой части закруглялся. Однако все это меня не огорчило — такие перемены придавали лодке более привлекательный вид. Тогда транец я вырезал не прямоугольным, а фигурным. В результате лодка приобрела слегка разваленные борта, приподнятый нос и небольшую килеватость. Последняя, кстати, по теории, должна была улучшить устойчивость лодки на курсе, что в эксплуатации и произошло.

Вдоль верхней кромки бортов смонтировал планшири из еловых досок сечением 100×15 мм. На плавсредстве они служат и стрингерами и привалочными брусьями. В носу на переднем транце они соединены бимсом — поперечной балкой для опоры палубы. В носовой части планширь из-за большой кривизны сделан составным, а под стыки установлены и прикреплены подложки из такой же доски. На всём протяжении борта к планширю прибиты оцинкованными гвоздями. Еще один бимс смонтирован между планширями у задней кромки палубного настила, выполненного из 1,5-мм дюралюминиевого листа.

Сама кромка палубы отбортована, чтобы попавшая на настил вода стекала за борт. На корме планшири с бортами и транцами соединены косынками, выгнутыми из такого же 1,5-мм дюралюминиевого листа. Здесь на уголковых кронштейнах, приклёпанных к бортам, установлена банка пассажира. Таким же образом, но только в срединной части лодки смонтирована банка гребца. При всей простоте оборудования лодки у этой банки имеется спинка. Но так как при движении она только мешает гребцу, спинка складывается (откидывается вперед) и устанавливается тыльной стороной заподлицо с поверхностью банки (как у «Казанки»). Поднимается же спинка тогда, когда гребец отдыхает или удит рыбу.

И последнее. Весла самодельные, хотя лопасти взяты от вёсел лодки «Казанки». Веретена — из дюралюминиевой трубы диаметром 22 мм. В нижней части трубы разрезаны вдоль пополам, концы расплющены. В прорези вставлены лопасти и приклепаны.

Уключины — обычные двурогие вилки с приваренными к ним штырями. Штыри вставляются во втулки, приклёпанные к бортам под планширями. Чтобы отверстия в планширях не разрабатывались, в этом месте к ним прикреплены стальные накладки. Весла в уключинах удерживаются болтами М5, вставленными в сквозные отверстия, просверленные одновременно в рожках вилок и трубах веретён.

Все деревянные детали лодки пропитаны горячей олифой за два раза, а корпус снаружи покрашен краской в «защитный» цвет. Для непотопляемости плавсредства форпик (ниша под палубным настилом) забит пенопластом.

Помните о своей безопасности: выходить на воду в такой лодке можно только надев на себя индивидуальное спасательное средство: жилет или нагрудник.

Лодка из алюминия

Алюминиевые лодки отличаются от других своей надёжностью и долговечностью.

Главными минусами, из-за которых рыбаки мало используют этот материал это то, что алюминий достаточно дорог и его очень трудно достать.

А так же, на изготовление уходит намного больше времени, чем на изготовление лодок из других материалов, поэтому если вам нужна прочная, качественная и долговечная лодка, то лучше присмотритесь к деревянному варианту. Это сэкономит ваше время и деньги.

Постройка фанерной лодки

Перед началом работ стоит определиться с размерами будущего плавательного средства.

При покупке материала для постройки лодки (в данном случае фанеры) предпочтение нужно отдавать влагостойким вариантам. У них большой срок службы и ремонтировать лодку нужно будет гораздо реже. Для дна выбирайте 12-миллиметровую фанеру, для бортов – 10-миллиметровую.

Выкройка и вырезание деталей

Заготовив основной материал, начинаем изготовление деталей. Делаем это с помощью кроя. Для выкройки подойдут большие бумажные листы (здесь пригодятся обои). Размеры выкройки должны быть идентичны реальным размерам деталей. Электролобзик идеально подойдет для резки фанеры.

Выкройка и вырезание деталей

Склеивание дна

Стандарты фанерных листов не позволят сделать дно сплошным. Придется склеивать его из нескольких составных. Крей, используемый для этих целей, обязательно должен обладать влагоотталкивающими свойствами. Сама операция склеивания проходит с использованием специально подготовленных полос фанеры 100-миллиметровой ширины.

Соединение деталей лодки

Ребра жесткости изготавливаются из березовых брусьев. Они клеятся внутри лодки под определенным углом. Детали между собой соединяются стальной проволокой или капроновой нитью, которые продеваются сквозь специально проделанные отверстия. Все без исключения стыки проклеиваются стеклотканью с помощью эпоксидной смолы (или влагостойкий клей). Проклейте все стыки и внутри, и снаружи конструкции.

Соединение деталей

Порядок сборки

Сборку начинают с боковых частей (кормы, носа и бортов). При этом необходимо следить за правильностью шагового расстояния, правильностью расположения деталей и угловых соединений. Укрепить ребра жесткости можно саморезами.

По аналогии крепим дно к корпусу. Причальный брус клеятся на внешние верхние бортовые части. Он будет предупреждать разрушение бортов в процессе причаливания.

Важная часть лодки – киль, отвечающий за устойчивость судна и его правильное вхождение в повороты. Его фиксируют по центру днища, и состоит он из нескольких реек для увеличения прочности лодки и устойчивости на плаву. Задняя часть кормы усиливается с использование специальных пропиток.

Опустив лодку на воду, проверяют отсутствие течи, и грузоподъемность. После удаления неполадок (если они есть), лодку в несколько слоев окрашивают масляной краской.

Как построить лодку дома. Фанерная лодка Харон история постройки

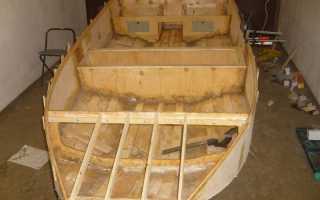

Фото советы как сделать лодку

Процесс сборки каркаса

После подготовки всех частей для лодки, приступаем к непосредственному процессу сборки лодки из оцинковки и досок своими руками. Для этого надо произвести следующие действия:

Рекомендуем прочитать: Как изготовить деревянную лодку под мотор своими руками?

• В носовой части необходимо объединить два борта и треугольную заготовку для носовой части. В качестве соединительных элементов можно применить гвозди или саморезы. Если брусок выступает над бортами, то его нужно подпилить в один уровень.
• Следующим действием будет – установка временной распорки. К этому процессу надо подходить аккуратно. Чтобы при загибании борта не лопнули, распорка запиливается под не слишком большим углом.
• После установки распорки необходимо загнуть борта дальше. Для фиксации подойдет веревка или пара помощников.
• Подставляем заднюю часть, подгоняем, снимаем необходимую фаску. Подгонять надо хорошо, чтобы не оставлять зазоров. Все должно прилегать плотно.
• Закончив подгонку, сколачиваем борта и отпиливаем все выступы.
• После того как борта собраны, устанавливаем постоянные распорки при этом временную убираем. Какое количество деталей установить, зависит от предпочтений хозяина.

Перед тем как скреплять деревянные части гвоздями или саморезами, стоит предварительно просверлить сверлом отверстия. Такой способ предотвращает растрескивание досок.

Завершительным этапом сборки деревянной конструкции, будет снятие фаски на нижних частях бортов, распорках и покрытием защитного слоя антисептика.
